اقدم لكم اليوم موضوع
شرح مفصل و مبسط وبعض النصائح للفنيين والتقنيين المبتدئين عن اساسيات الصيانة
واخص حديث في عالم الصيانة
الجزء الاول
شعارنا على الدوام لا للاحتكار
نستعين بالله على بركة الله
نبدء
1- الوقت الثمين :- وقت فنى الصيانة يساوى مقابلة نقود لذا حاول ان ا تصل الى العطل بسرعة ولا يأخذ منك ساعات طويلة.أيضا تجنب ارتجاع الأجهزة التى تم صيانتها من قبل حفاظا على وقتك و سمعتك وذلك بعمل صيانة وقائية للجهاز المراد صيانته بحيث تتجنب المشاكل التى تتوقعها فيما بعد.
2- الحواس الثلاثة المهمة:- ثلاث حواس مهمة هى البصر و السمع و الشم فباستخدام حاسة البصر يستطيع الفنى ان يحدد اى المكونات المعطوبة مثل مقاومة محروقة او ترانزيستور مكسور منه قطعة من جسمة اوا دائرة متكاملة (IC ) او وجود رجل مكسورة او ان تكون رجل ترانزيستور غير ملحومة جيدا فى البوردة او وجود كسر لرجل IC او وجود تسريب للجهد العالىarcing فى دائرة الجهد العالي
و باستخدام حاسة السمع تستطيع ان تسمع ملف الفولت العالي flyback و تسمع ايضا صوت فتح وقفل الريلاى relay و تسمع زنة الملف الخافض فى حالة وجود حمل زائد .
او باستخدام حاسة الشم تستطيع شم رائحة المقاومة الحرارية او مقاومة degaussiang فى حالة زيادة الحمل او وجود دائرة القصر short ciruit كذلك رائحة المحول المحروق.
3- عزل العطل :-
-لتحديد مكان العطل فى الجهاز قم أولا بفهم و دراسة الدائرة الخاصة بالجهاز استخدم الرسم التخطيطي block diagram ثم قم بتجزيء الدائرة الخاصة بالجهاز الى قطاعات او مجموعة دوائر و كل قطاع او دائرة تقوم بوظيفة محددة وكل دارة لها دخول من الدائرة السابقة لها و خروج تغذى بها الدائرة التالية لها و بتتبع مسار الجهد و او مسار الإشارة من دائرة الى أخرى تستطيع تحديد أي من هذه الدوائر المسئولة عن العطب .
-بعد تحديد القطاع او الدائرة المسئولة عن العطب قم بأختبار المكونات الموجودة بها .
-فى قرأتك لأول مرة للرسم التخطيطي للدائرة تبدو معقدة لكن قم بتجزئتها الى قطاعات لتستطيع فهمها.
الصورة توضح كيفية تجزىء الدائرة الى مجموعة قطاعات و تتبع الأشارة من horiz-vert deflection الى horiz. Driverمرورا بالملف الأشارة t401 ثمhoriz output و اخيرا ملف الجهد العالى flyback مما يسهل تحديد العطل
أجهزة القياس المستخدمة فى الصيانة
اجهزة القياس هى تعتبر عين فنى الصيانة داخل الدائرة فبدونها يصبح الفنى عاز عن تحديد و صيانة العطل
فمثلا و اهم الأجهزة المستخدمة هى :-

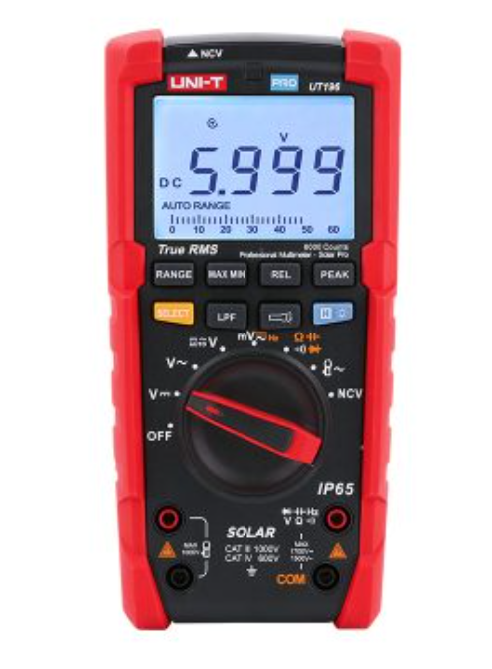

1) جهازالأفوميتر الرقمى ( multimeter ) و منها التناظرى (بمؤشر ) و الرقمى و يقوم بقياس الفولت و التيار و المقاومة و الترانزستور و الدايود و سعة المكثفات و يتميز جهاز القياس الرقمى بانه يقيس سعة الملفات و التردد و الحرارة و كذلك يتميز بالدقة العالية نسبيا .
+

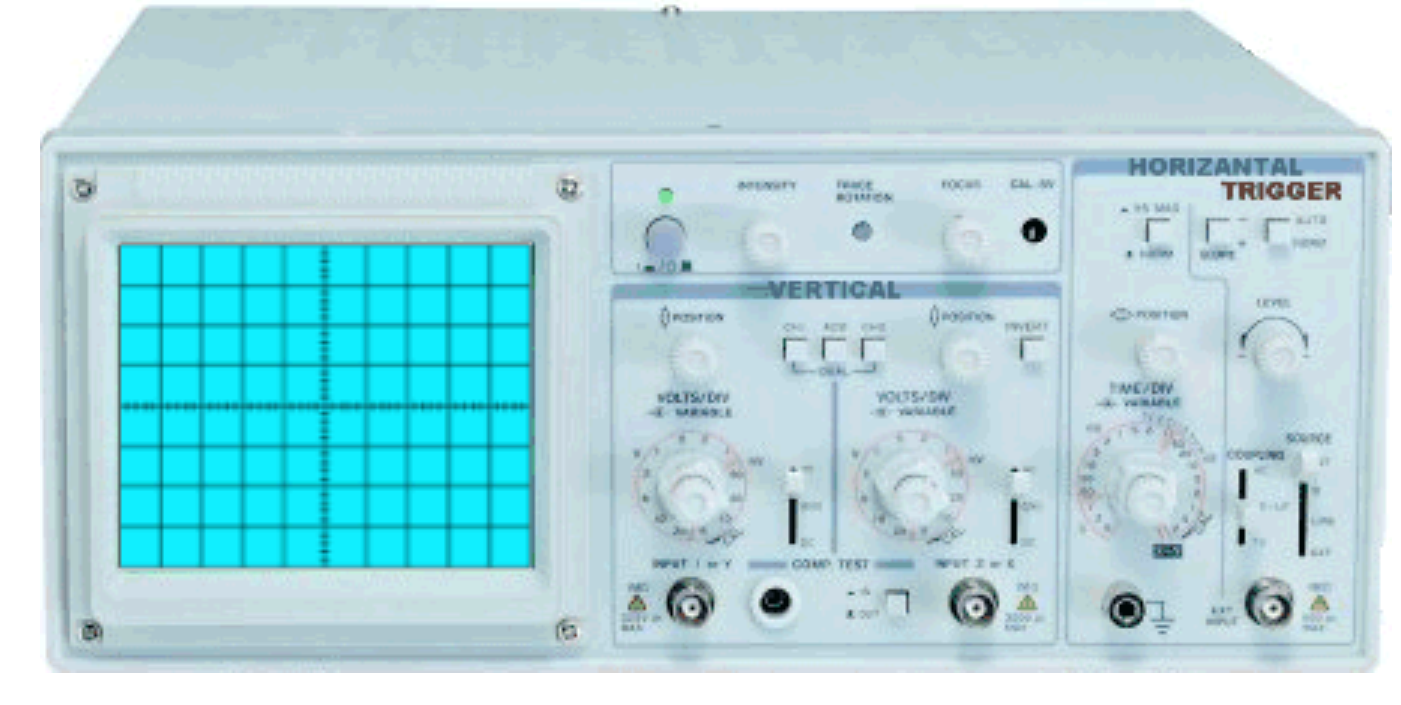

2) جهاز الأوسيلوسكوب :- يستخدم فى اظهار اشارة الفولت داخل الدائرة و يفضل انا لا يقل عن 20 ميجا هرتز.

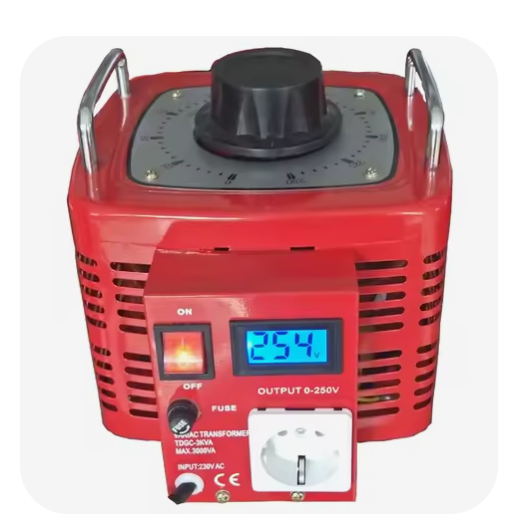

3) محول عزل متغير : و يسمى بأوتوترانسفورمر ( Autotransformer ) او فارياك (Variac ) :- و هو جهاز دخل الفولت 220 فولت اما الخرج فيتم تغيير الفولت من صفر الى 220 فولت و يفضل دائما استخدامة لتغذية الدائرة تحت الأختبار و ذلك لغرض حماينها اثناء اجراء اللأختبار فى اثناء عملية الصيانة
4) جهاز اختبار الشاشة :- CRT Rejuvenature
وظيفته هى :-
- اختبار و ازالة دوائر القصر ( short) بين الفتيلة ( filament ) و الكاثود ( kathod).
- اختبار و ازالة دوائر القصر ( short) بين الشبكة ( grid G1 ) و الكاثود ( kathod).
- يقوم باختبار و اعادة الأتزان فى شدة الأشعاع للثلاثة الوان .
5) جهاز اختبار الدايود و الثايرستور Diod & SCR Tester
6 ) جهاز اختبار المكثفات capacitance meter
7 )عصا اختبار الجهد العالى high voltage probe
يستطيع الفنى قياس جهد الاين ( flyback)
8) كولد اشكال الشاشة color dot bar generator
يقوم برسم اشكال معينة على الشاشة بحيث تساعد الفنى اثناء قيامة بضبط الشاشة .حيث يتم توصيل الجهاز
بدخل الأريال بالتلفزيون
أختبار المكونات الألكترونية
معرفة المكونات الألكترونية وكيفية عملها و اختبارها هو حجر الزاوية فى الصيانة
1- الفيوزات :- هى موجودة اسلسا فى دخل دائرة البور و ايضا قد تستخدم داخل الدائرة و مقاومتها تعطى صفر فى حالتها الطبيعية و اذا اعطت قيمة مقاومة عالية جدا (دائرة مفتوحة) فيجب استبدالها بأخرى مثلها لها نفس قيمة التيار و الفولت.
شكالها
2- المقاومات :-
يتم تحديد المقاومة بمعرفة قدرتها (وات ) و قيمة مقاومتها ( الأوم ) اما بأستخدام الأفوميتير او قرأت القيمة المكتوبة عليها او عن طريق اللوان المطبوعة على جسمها
( 1) طرق كتابة قيمة المقاومة بطريقة الألوان:-
- و فيها يقابل كل لون رقم كما فى الجدول باسفل
اسود بنى احمر برتقالى اصفر اخضر ازرق بنفسجى رمادى ابيض ذهبى
0 1 2 3 4 5 6 7 8 9 0.1
و مثال لكيفية استخدام الألوان انظر فى الصورة باعلى من اليسار الى اليمين تجد ان المقاومة يوجد بها عدد اربع الوان من اليسار الى اليمين و هى كالأتى
اللون الأول= اول رقم من اليسار و لونة اصفر = 4
اللون الثانى= ثانى رقم من اليسار ولونة بنفسجى = 7
اللون الثالث = و هو عدد الأصفار التى توضع على يمين اللون الثانى ولونة احمر = 2 و يعنى وضع صفرين على يمين الرقم 7
قيمة المقاومة هى 4700 اوم و تكتب 4.7 كيلوا اوم.
اللون الرابع = الدقة او الخطاء فى قيمة المقاومة و كل لون يقابلة نسبة خطاء كما فى الجدول باسفل
بنى احمر ذهبى فضة بدون لون
1% 2% 5% 10% 20 %
و فى المثال السابق اللون الرابع بنى = 1% يعنى ان قيمة الخطاء فى قيمة المقاومة السابقة = 1% X 4700= 47 اوم.
يعنى ان قيمة المقاومة السابقة تتراوح بين 4653 اوم و 4747 .
مثال لقراة المقاومة ذات الخمس الوان : يتم قراة ا؟للوان من اليسار الى اليمين كما فى الصورة باسفل
اللون الاول= بنى = 1
اللون الثانى = ابيض= 9
اللون الثالث = اصفر= 4
اللون الرابع = بنى = 1 و يمثل عدد الأصفار التى ستوضع على يمين الرقم 4
قيمة المقاومة = 1940 اوم
اللون الخامس = بنى و يمثل نسبة خطاء 1% من 1940 ويساوى 19.4 اوم .
3- طريقة الكتابة المباشرة
ويتم فيها كتابة الأرقام مباشرة دون استخدام اللوان و لكن عدد الأصفار يمثلها احرف و ليس لون مثال
مثال على استخدام الحرف R : مقاومة قيمتها تساوى R33 نحذف الحرف R ثم نضع مكانة ( . ) فيصبح قيمة المقاومة = 0.33 اوم .
مثال على استخدام الحرف K : مقاومة قيمتها تساوى 22K2 نحذف الحرف K ثم نضع مكانة ( . ) و نضع الحرف K على يمين اخر رقم من اليمين فيصبح قيمة المقاومة =22.2 كيلوا اوم.
مثال على استخدام الحرف M : مقاومة قيمتها تساوى 1M2 نحذف الحرف M ثم نضع مكانة ( . ) و نضع الحرف M على يمين اخر رقم من اليمين فيصبح قيمة المقاومة = 1.2 ميجا اوم.
جدول الأحرف لعدد الأصفار
R K M
Ohm لا يوضع اى صفر Kilo=1000 Mega=1000000
اما نسبة الخطاء تستخدم ايضا الحروف لحسابها ( انظر الجدول باسفل) و يتم كنابة الحرف اقصى اليمين
M K J G F D B
20 % 10 % 5 % 2 % 1 % 0.25 % 0.1 %
مثال على حساب نسبة الخطاء :
نسبة خطاء قيمة المقاومة الرقم المكتوب
2 % 5 كيلو اوم 5KG
1 % 6.8 ميجا اوم 6M8F
0.1 % 1.2 اوم 1R2B
3-طريقة قراة المقاومات السطحية SMD
يتم كتابة قيمة المقاومة بالأرقام على جسم المقاومة امابنظام الثلاث ارقام او ن نظام الربع ارقام
1)نظام الثلاث ارقام :- اول رقمين يتم كتابنهم كما هم اما الرقم الثالث فهو عدد الأصفار مثال:
مقاومة مكتوب على جسمها 333 = 33 000 اوم . او مقاومة 3R9= 3.9 اوم
2) نظام الأربع ارقام :- اول ثلاث ارقام يتم كتابتهم بدون تغيير الرقم الرابع هو عدد الأصفار مثال:-
4492 = 44 900 اوم و 0R56= 0.56 اوم.
Three Digit Examples Four Digit Examples
330 is 33 ohms - not 330 ohms 1000 is 100 ohms - not 1000 ohms
221 is 220 ohms 4992 is 49 900 ohms, or 49.9 kohm
683 is 68 000 ohms, or 68 kohm 16234 is 162 000 ohms, or 162 kohm
105 is 1 000 000 ohms, or 1 Mohm 0R56 or R56 is 0.56 ohms
8R2 is 8.2 ohms
انواع المقاومات :-
1- مقاومة سيراميكية ceramic resistor
2- مقاومة كربونية فلمية carbon film resistor
3- مقاومة معدنية فلمية ****l film resistor
4- مقاومة سلكية wire wound resistor
5- مقاومة شبكية network resistor عبارة عن مجموعة مقاومات فى وحدة واحدة اما منفصليين او متصليين .
6- مقاومة حرارية ذات معمل موجب PTC THERMISTOR : مقاومتها تزداد مع ارتفاع درجة الحرارة و يرمز اليها ب PTH
- و تستخد غالبا فى دائرة البور للحد من التيار المسحوب اذا حدث قصر short داخل الدائرة كما فى دائرة البور بشاشة الكمبيوتر. و يتم اختيارها طبقا للجهد التى تعمل علية الدائرة و قيمة مقاومة ال PTH . قيمة مقاومة ال PTC تتراوح بين 1 اوم الى 33 اوم تقريبا.
- و تستخدم ايضا فى دائرة الملف الممغنط حول الشاشة degaussing . ويتم اختيارها تبعا لقيمة الجهد لالتى تعمل علية الدائرة
- وفى دائرة بدء التشغيل للمواتير يتم اختيارها طبقا للجهد الذى يعمل علية الموتور و كذلك التيار المار بة و يتراوح بين 5 الى 12 امبير . الدائرة المرفقة توضح كيفية توصيل الثرمستور فى دائرة بادىء الحركة للموتور.
- يتم اختيارها طبقا لقيمة مقاومتها فى درجة الحرارة العادية .
- تستخدم فى حماية الملف فى دائرة البور
-
7- مقاومة حرارية ذات معامل سالب NTC THERMSITOR : مقاومتها تقل مع ارتفاع درجة الحرارة و تستخدم غالبا فى دوائر الحماية ضد ارتفاع درجة الحرارة كعنصر حماية .
يتم اختيارها طبقا لقيمة مقاومتها فى درجة الحرارة العادية و اقصى تيار يمر بها .
-او كحساس لدرجة الحرارة فى دوائر التحكم فى درجة الحرارة داخل الأجهزة.
وتتراوح قيمة مقاومة ال NTC من 11 اوم الى 220 كيلوا اوم. فى درجة الحرارة العادية
-نموذج لأستخدام الثرمستور فى دائرة التحكم فى مروحة تغذيتها 12 فولت . عند زيادة الحرارة تقل مقاومة الثرمستور فيصبح الجهد على الرجل رقم 2 ل LM741 الذى يعمل كمقارن سالب ( Negative comparator)اقل من الجهد الموجود على الرجل رقم 3 فيصبح الخرج على الرجل رقم 6 مساوى تقريبا 11 فولت التى بدورها تجعل الترانزستور 2N2222 (NPN) يغلق الدائرة فينشط الريلاى و يغذى المروحة بجهد 12 فولت .
8- مقاومة فيوزية : هى مقاومة عادية لكنها تعمل عمل الفيوز فى حالة مرور تيار عالى او زيادة الفولت .
9- مقاومة ضوئية LDR : و تعتمد قيمة المقاومة على شدة الضوء و توجد غالبا فى دوائر الإنارة الليلية.
الشكل باعلى يبين كيفية استخدام المقاومة الضوئية فى الدائرة .ففى دائرة الأنلرة الليلية ( dark detector) نهارا يكون شدة الأضاءة عالية و بالتالى تكون قيمة المقاومة الضوئية R1 صغيرة فيصبح الجهد على قاعدة الترانزستور 2N222 تقريبا صفر فلا يتشط الترانزستورو تصبح دائرة الريلاى مفتوحة .اما ليلا فتصبح المقاومة كبيرة R1 فيصبح الجهد على القاعدة موجب ( اعلى من الأرضى بحوالى 2 فولت ) بدرجة كافية ليجعل الترانزستور يغلق الدائرة و ينشط دائرة الريلاى.
10- قاومة تعتمد على الفولت( Varistor , TVSS , VDR ) :
تقل قيمة المقاومة كلما زاد فرق الجهد بين طرفيها و تستخدم دائما فى دوائر التيار المتردد فى دخل دائرة البور بعد الفيوز لحماية الدائرة من الارتفاع المفاجئ للفولت (Transient )
ومنها فاريستور عادى و اخر سطحى SURFACE MOUNT
- يتم اختيارها طبقا للفولت التى تعمل علية ( من 4 فولت الى 650 فولت ) و قيمة مقاومتها عالية جدا بالميجا عند قياسها بالأفوميتر و فى حالة كونها مدمرة فان مقاومتها تساوى صفر.
أمثلة على استخدام الفاريستور فى دوائر الحماية :-
(1) لحماية دوائر التغذية ذات الوجة الواحد يوضع فاريستور بين دخلى الكهرباء كما فى الصورة الأولى او باستخدام الأرضى لتسريب الشحنة الزائدة الى الأرضى كما فى الصورة الثانية
(2) لحماية دوائر التغذية ذات الثلاث اوجة (3فاز )يوضع فاريستور بين كل فازين على حدة كما فى الصورة الولى او باستخدام الأرضى كما فى الصورة الثانية
(3) حماية الترانزستور من التدمير عندما يستخدم للتحكم فى حمل حثى ( inductiv load ) مثل الريلاى او السولينويد ( solinoid ) نتيجة للفولت العكسى المسنحث فى الملف مسببا دمار للترانزستور لذا يوضع الفاريستور بين المجمع و الباعث للترانزستور لمتصاص هذا الفولت المستحث وعدم مرورة فة الترانزستور
(4)حماية الثايرستور من الفولث اعالى اللحظى (Transient voltage )
(5) حماية الريلاى من تأكل اطرافة بسبب الشرارات الكهربية الناتجة بين اطراف التوصيل عند الغلق و الفتح
الا هنا انتهى الشرح من الجزء الاول
يتبع ....الى الزء التاني
ان شاء الله
