تحية عطرة طيبة للجميـــع





موضوع اليوم تصليح مشكل على جهـــاز جيـــون ميــــني لا يشتغل .





أتاني جهــازمن نــوع GEANT RS8 MINI HD PLUS



به مشكل عـــدم الاشتغــال تماما

....

بعد فتح الجهـــاز والعمل على القيــاسات الاساسية على منظم جهد الباور ذو 6 أرجل بمدخل 12 فولط...

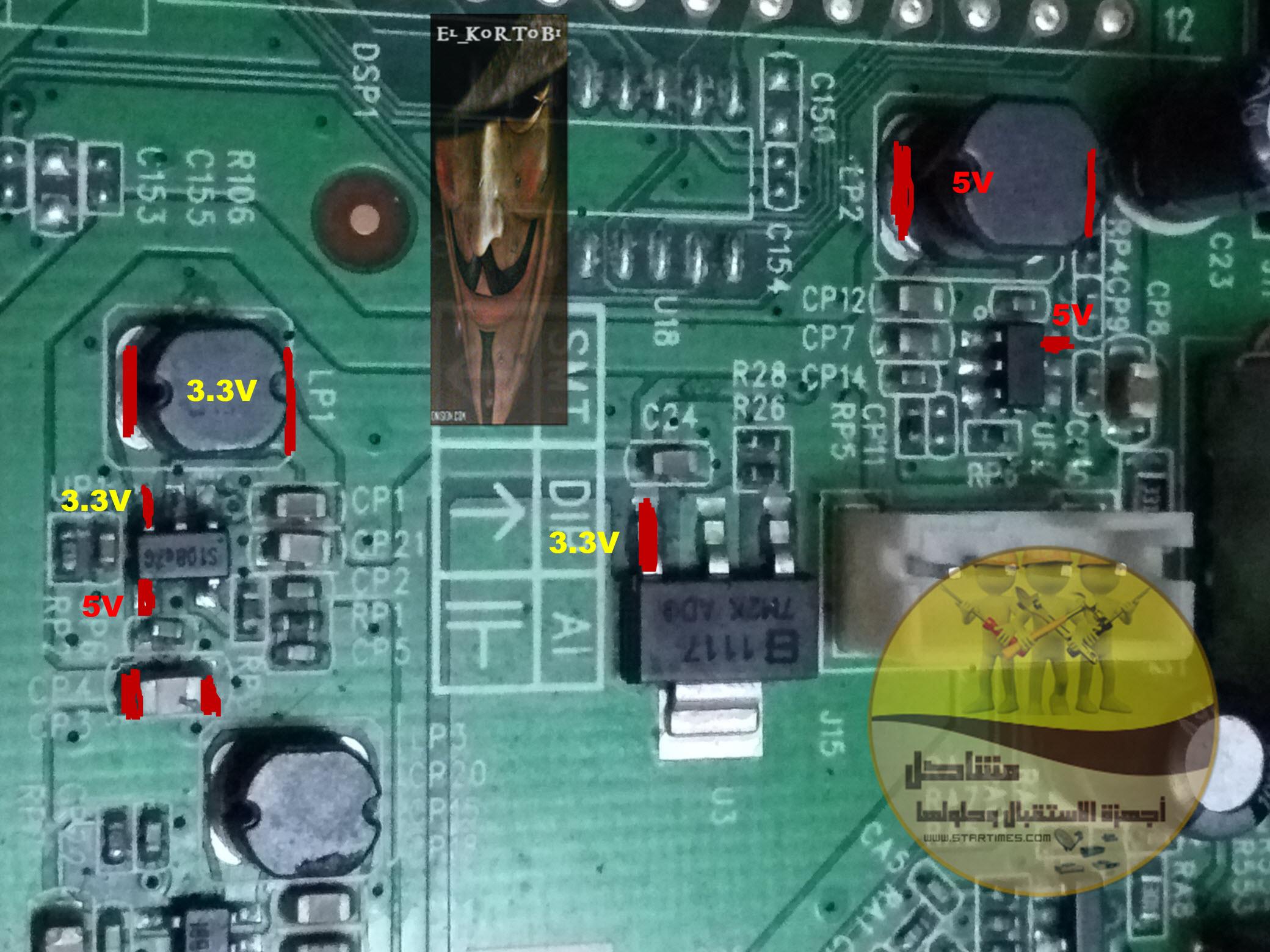

اتضح وجـــود قصر دارة على خرج 5 فولط كما هو مبين في الصورة.



خرج 5 فولط مسؤول عن تغذيــة منظمات ثانوية أخرى ذات مداخل V5/3.3V

و 5V/1.2V

وأيضا المسؤل على تغذيــة مداخل USB / HDMI / IR













لاكتشـــاف مسبب العطب تم نزع الملفات 5 و3.3 فولط لان عليها شورت .

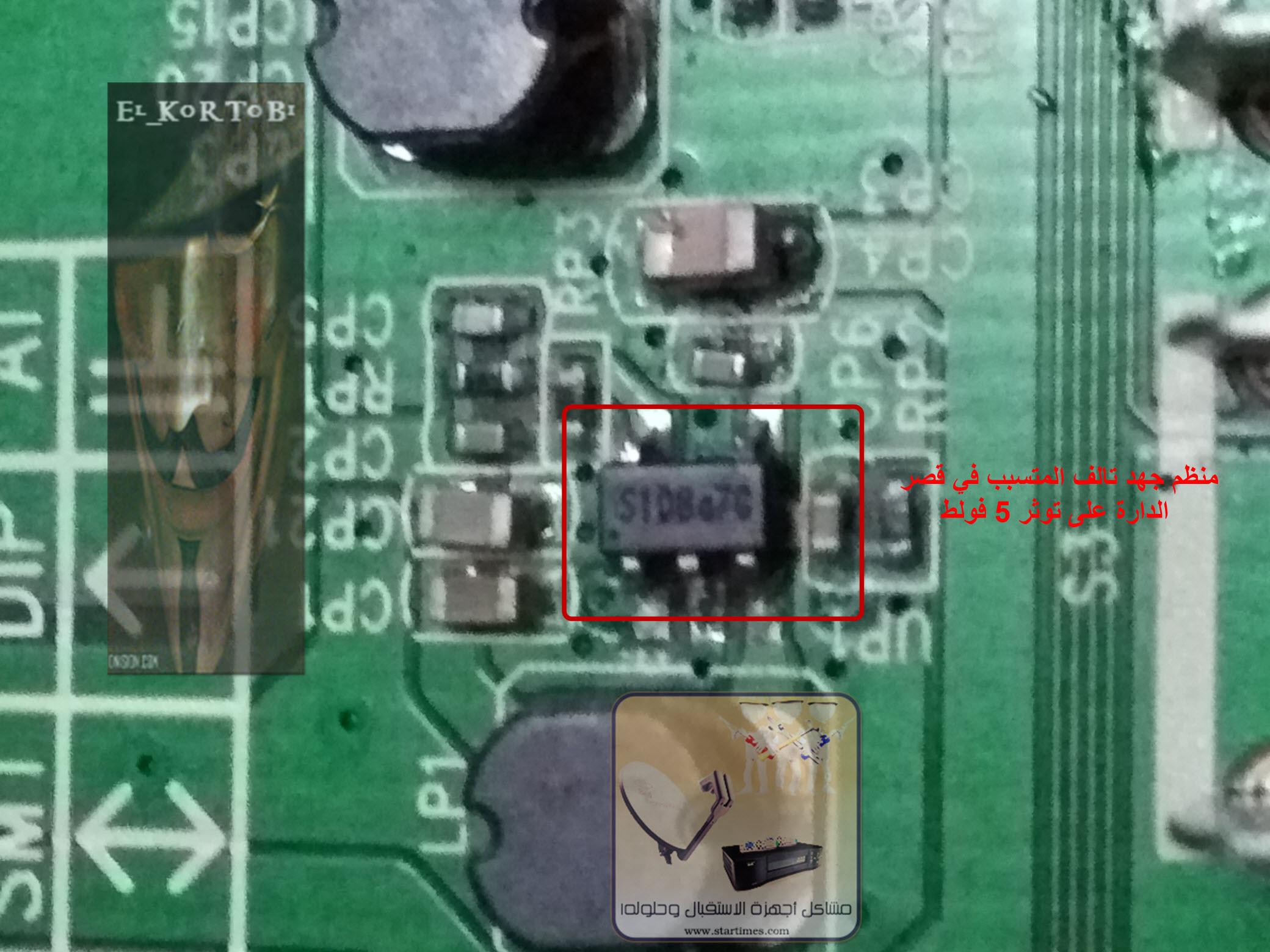

بعد القياسات تم حصر قصر الدارة على مخرج ومدخل منظم الجهد 5V/3.3V



كمــا هو ظاهر على الصـــورة...

















بعد نزعه بالهوت ايـــر واعادة فحص على وضعية الرنين بالافوميترعلى جميع مسار تغذية 5 فولط من ايسي الباور حتى منظم الجهد....



اختفـــى المشكل ( شورت )..

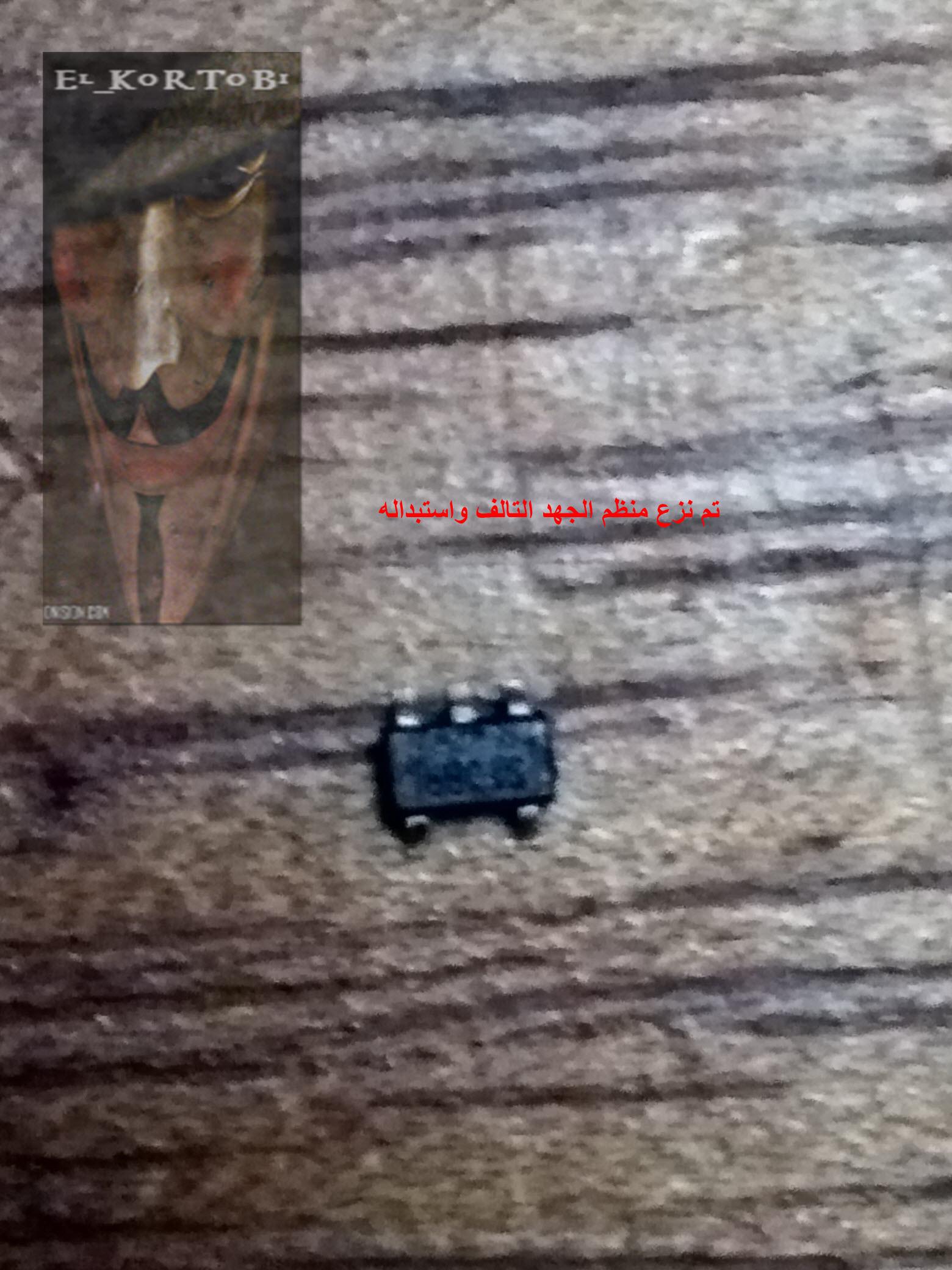

تم استبداله بآخر جديد



















بعد وصل الجهاز بالتيار والقياس مرة أخرى على ايسي الباور الكل تمام بوجود فولطية 3.3 فولط على مخرج منظم الجهد



المتسبب في قصر الدارة وتم اشتغال الجهاز مرة ثانية ..بعد تجريبه على التلفاز وربطه بكابل الاشارة...



الجهاز يعمل ممتاز ولا اثر لمشكل آخر.





ارجوا انكم استفدتم من هذه التجربة ...الى موعد آخر باذن الله



دمتم في أمــان الله.





أخــــوكم في اللــه.
