مقــــدمة
بعد الحمد لله و الصلاة و السلام على سيدنا محمد رسول الله .
ها نحن ذا نطل عليكم من جديد عبر موضوع جديد خاص بالتقاط القمر
Astra 1KR/1L/1M/1N @ 19.2° East
هذا العملاق الاوربي المتميز في كل ما يبث عليه من حزمة قنوات و خصوصا قناة الشعــــ ZDF ــــوب و ذكريات كأس العالم 2014
فعلا ما يميز هذا القمر انه ثري و غني بالقنوات المتعدد الفائقة الدقة و التي يطمح كل مشاهد للحصول عليها لكنها للاسف مشفرة اغلبها
و من حسن الحظ .. فإن الشرينغ يفتح في هذا القمر بفاعلية كبيرة .و النتيجة حوالي 1000 قناة شغالة و تبث كل ما تشتهي الانفس و تلذ الاعين .
و حيث أنه من الجذير بالذكر ان بعض الاعضاء قد اشتكوا مؤخرا من صعوبة التقاط هذا القمر و مشاكل عدم وجود اشارة في بعض الترددات
اضافة الى انجذاب الكثيرين منا لهذا القمر و رغبتهم في ضبط الصحن الثابت او المتحرك او حتى المسطرة ( اكثر من لاقط ) على هذا القمر
لــذا ...
فاليوم أحببت ان أقوم بعمل هذا الشرح الخاص بالتقاط القمر استرا على صحن ثابت ( 60 سم تقريبا ) و من البداية و بالصور و الشرح المرفق
عبر الفيديو المرفوع لموقع YOUTUBE على أمل ان تصل الفائدة و المعلومة لكل الاخوة العرب في كل مكان من وطننا العربي الحبيب
طبعا هذا القمر يحتوي على عدة حزمات بث " راجع خرائط تغطية القمر " منها ما يصل لنا و منها ما يصعب استقباله لذا فيستحسن اقتناء طبق
كبير 1.20 م فأكبر . حتى تتجنب مشاكل فقد اشارة بعض الترددات من هذا القمر المميز .
نبدأ على بركة الله تعالى في التركيبات
في البداية يجب ان تتوفر كل الادوات او المعدات اللازمة للتركيب ..

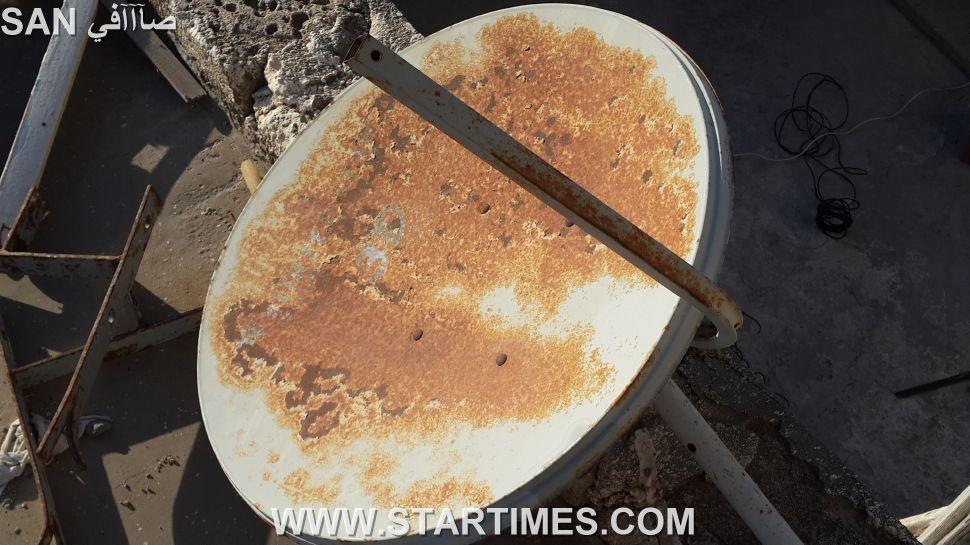

- صحن الاستقبال : و من حسن الحظ اننى حصلت عليه بالمجان حيث كان جارنا يود التخلص منه بحكم ان قاعدة تثبيت اللاقط مكسورة
و انه صحن صدئ صغير الحجم ( 60 سم ) المهم ان الصحن كامل جزئيا بالبراغي و عمود صغير كقاعدة
نلاحظ ان عمود القاعدة هذا صغير و غير ملائم و من دون مكان اتصال بالارض .
لذا و من حسن الحظ انني وجدت قاعدة ستالايت قديمة في سطح منزلي و تبدو بحالة جيدة ..

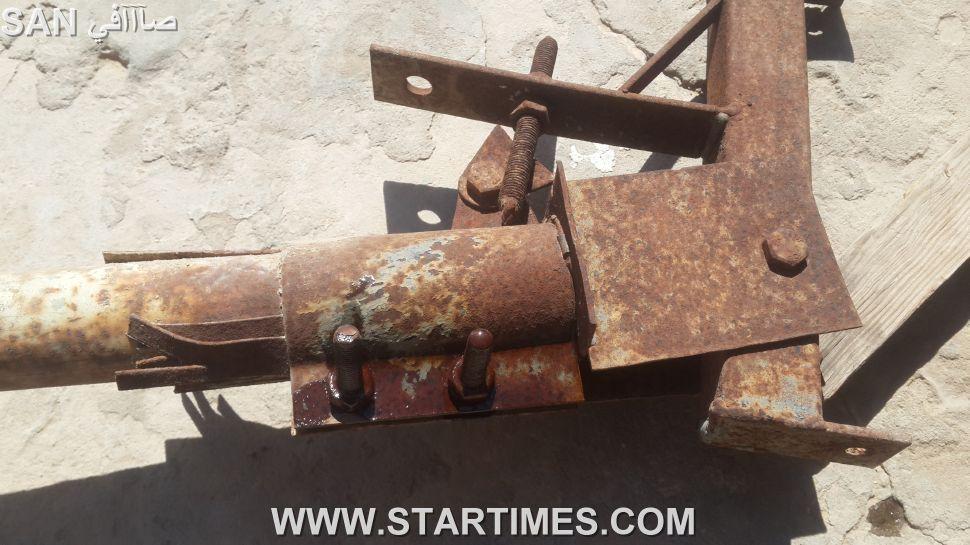

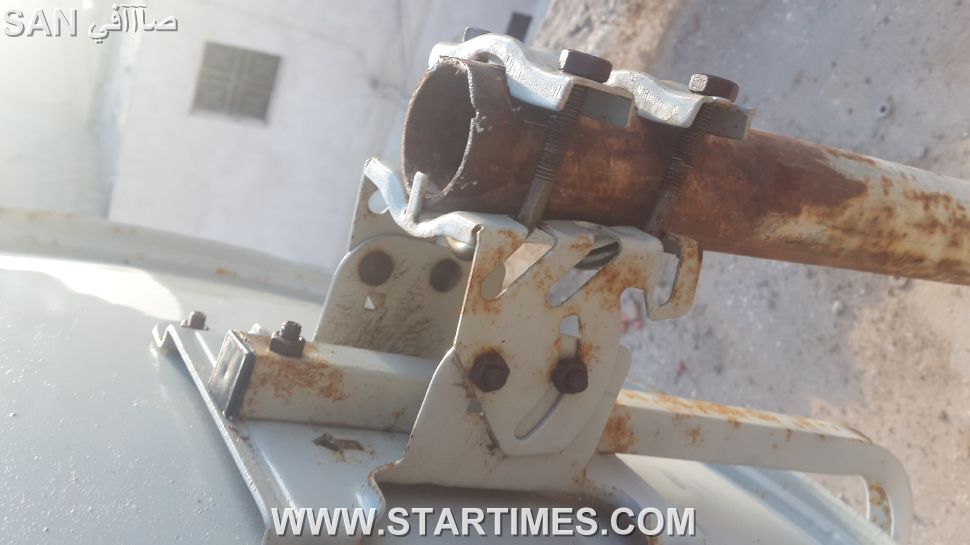

فقط ساقوم بنزع قطعة الميكانزم منها " رقبة الستالايت " حتي تصبح ملائمة لتثبيت هذا الصحن الصغير
عن طريق تزييت براغي غلق الرقبة " الزاوية الافقية للصحن " و من ثم يسهل فتحها
انتظر فترة ربع ساعة على الاقل ثم نقوم بفتح كل الصامولات

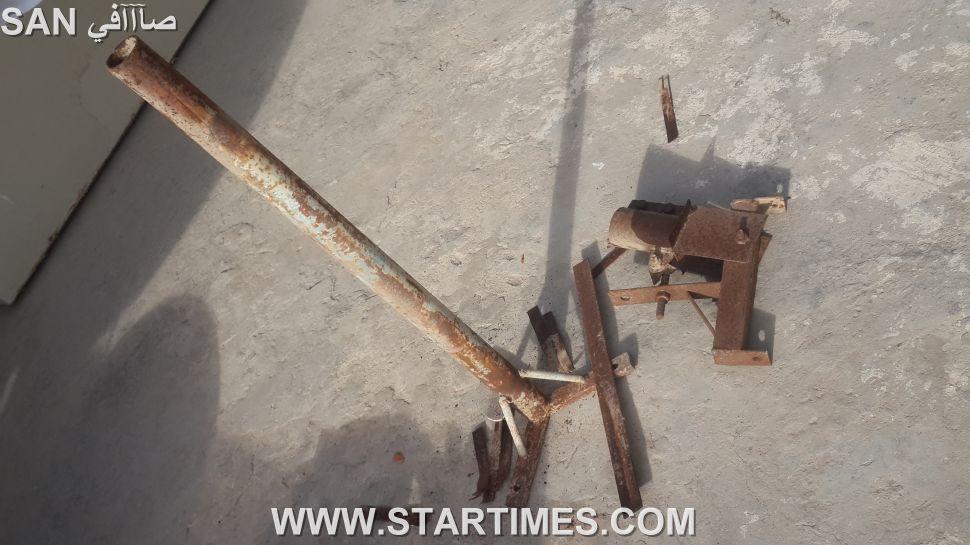

القاعدة بعد ان نزعت منها الرقبة " الميكانزم "
----------

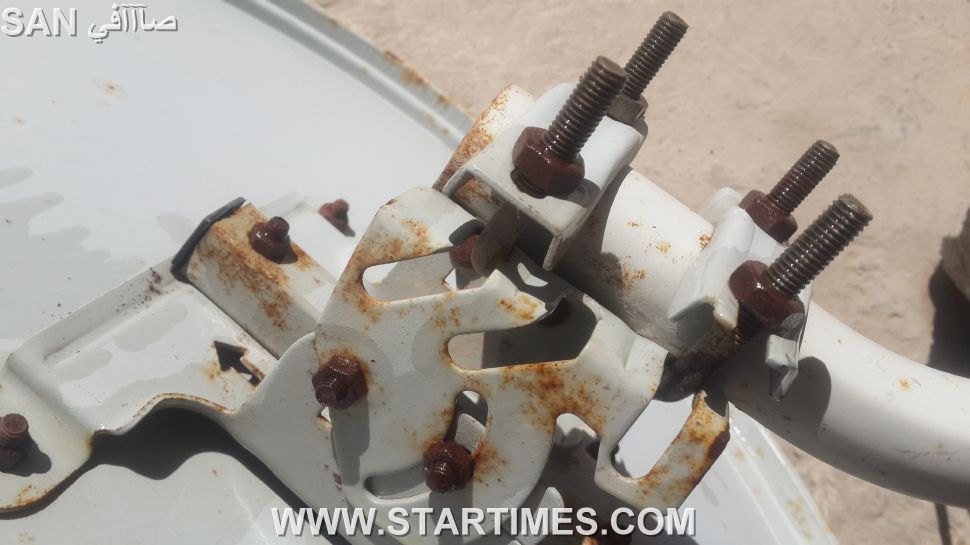

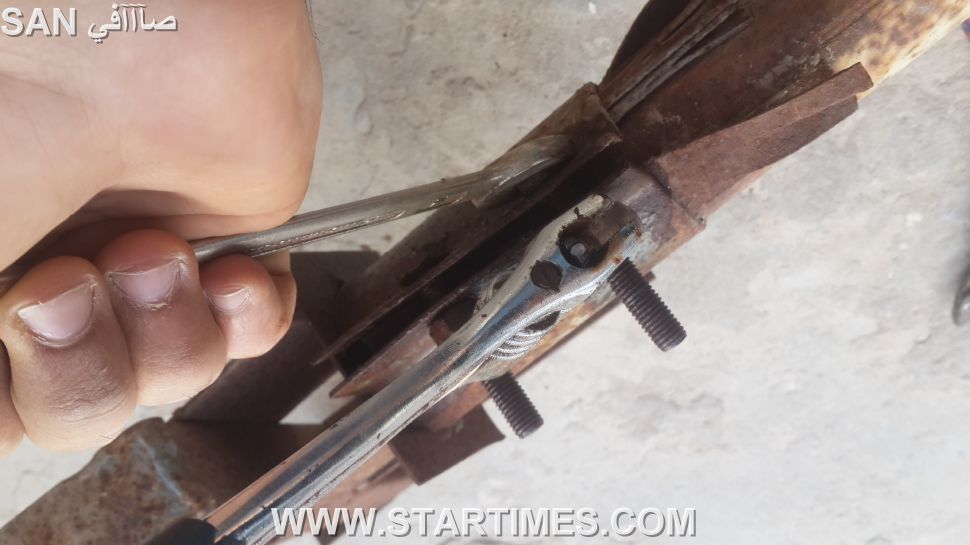

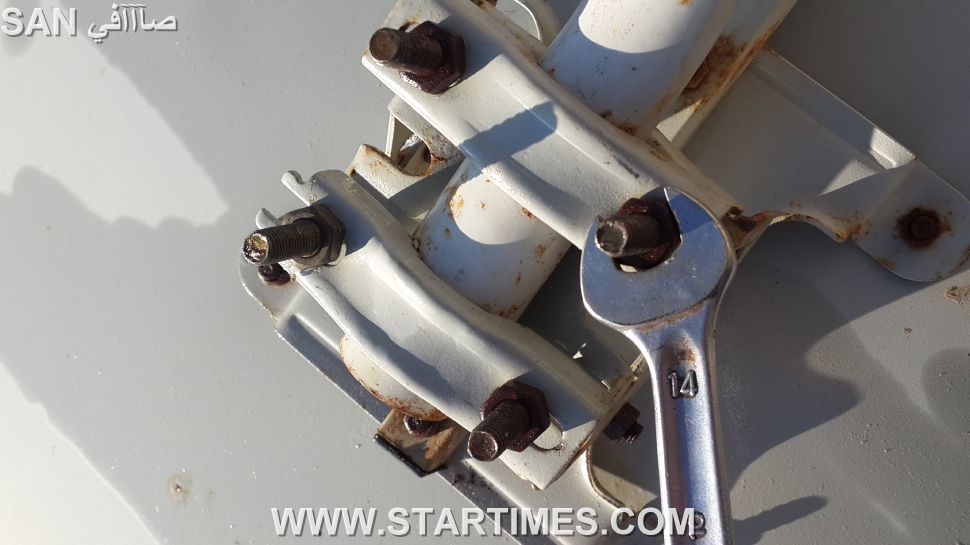

هنا قمت بنزع عمود القاعدة الصغير من الصحن عن طريق فك الصامولات المؤولة عن تثبيت
الصحن في عمود القاعدة و من المهم اخي الفاضل ان تقوم بتزييت كل البراغي التي ستقوم بفتحها مسبقا
باي زيت يتوفر لديك حتى لو كان زيت طعام حتى لا تنكسر منك لانها ستكون صدئة و مهترئة و هشة
انتظر فترة ربع ساعة على الاقل ثم نقوم بفتح كل الصامولات

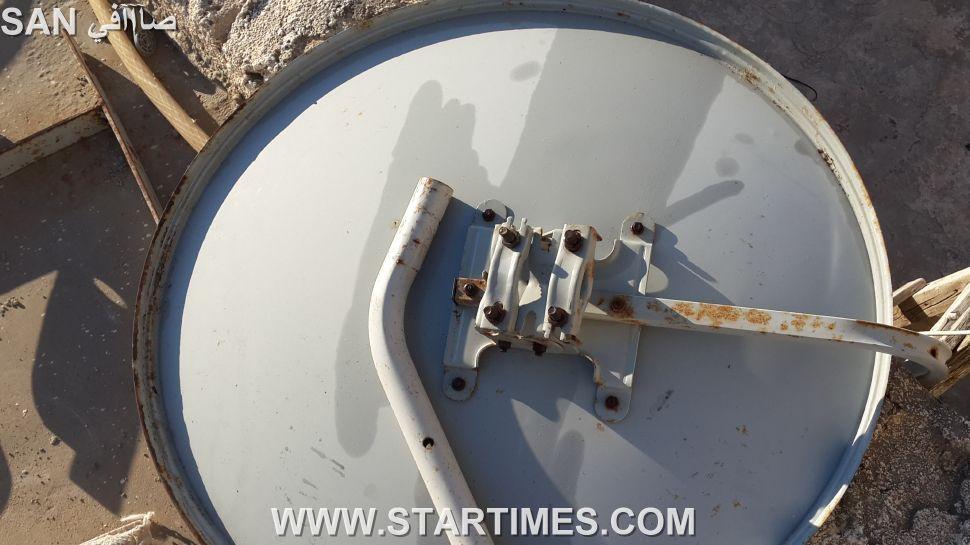

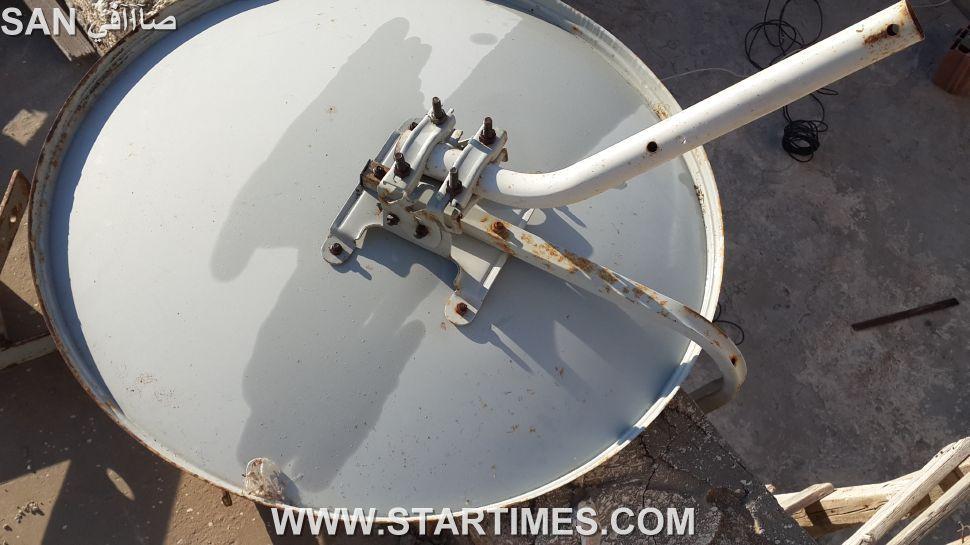

الصحن بعد أن نزعت منه عمود القاعدة الصغير
الان اصبح الصحن حر التركيب

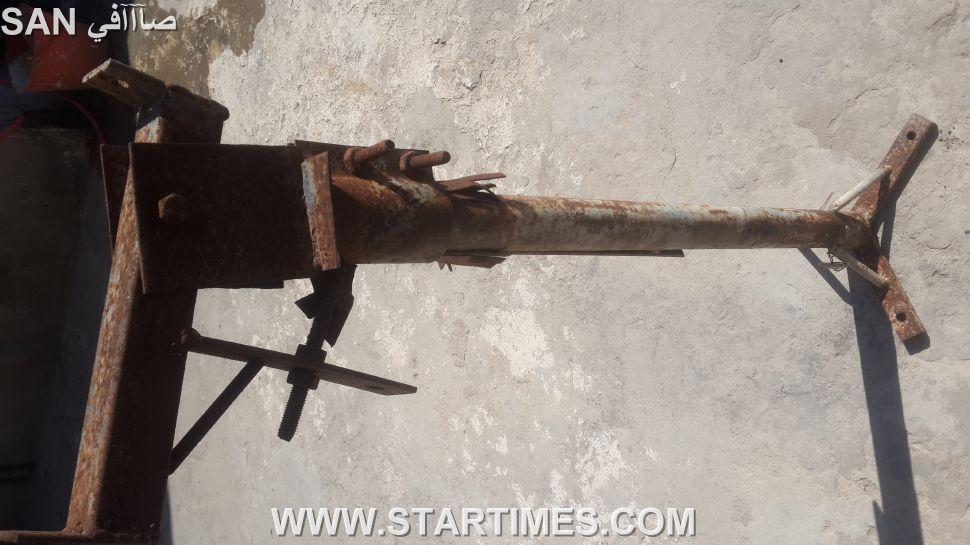

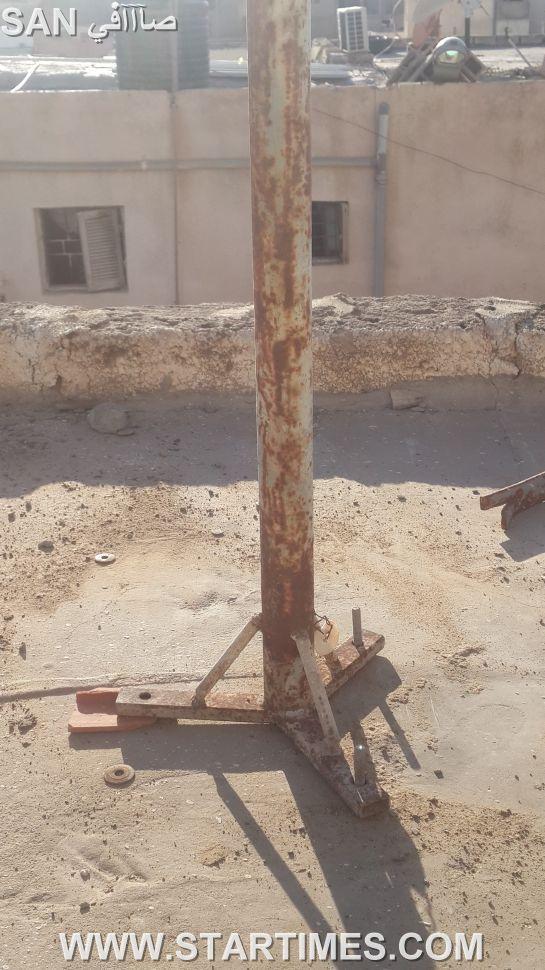

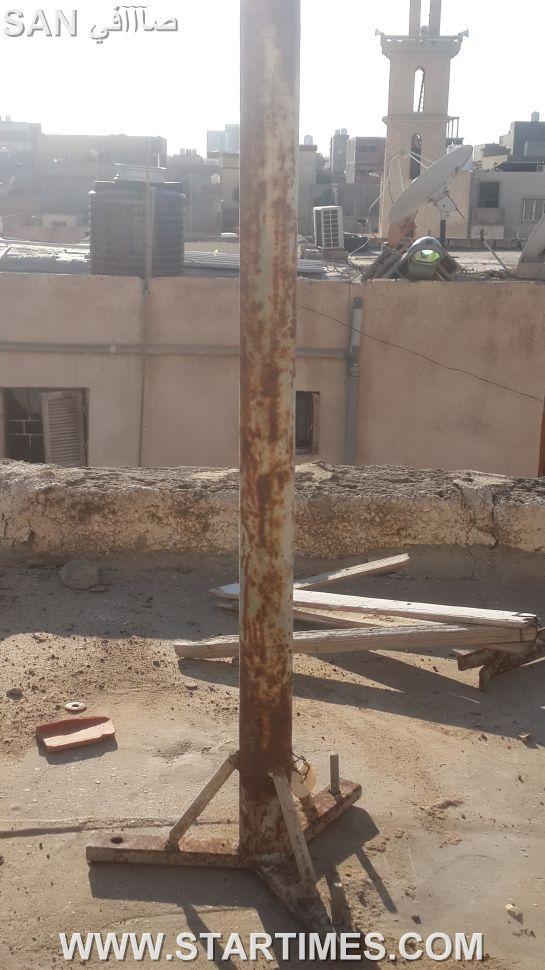

ايضا القاعدة جاهزة و عبارة عن عمود طويل به مكان اتصال بالارض و من دون ميكانزم تعيق وضع الصحن على العمود
~~~~~~~
يجب ان نختار المكان الملائم لتركيب الصحن و يرعى في الاختيار مكان مكشوف و مستوي و سهل الوصول اليه ..
بالنسبة لي .. لدي مكان جاهز مسبقا كنت مثبت عليه صحني المتحرك قبل ان اقوم بنقله كما في الصورة ..
واجهتني مشكلة بسيطة حيث ان مقاسات هذه القاعدة هي ليست نفسها لقاعدة صحني القديمة . لا مشكلة قمت بالاستغناء عن احد مسامير الثبيت و نزعته من مكانه

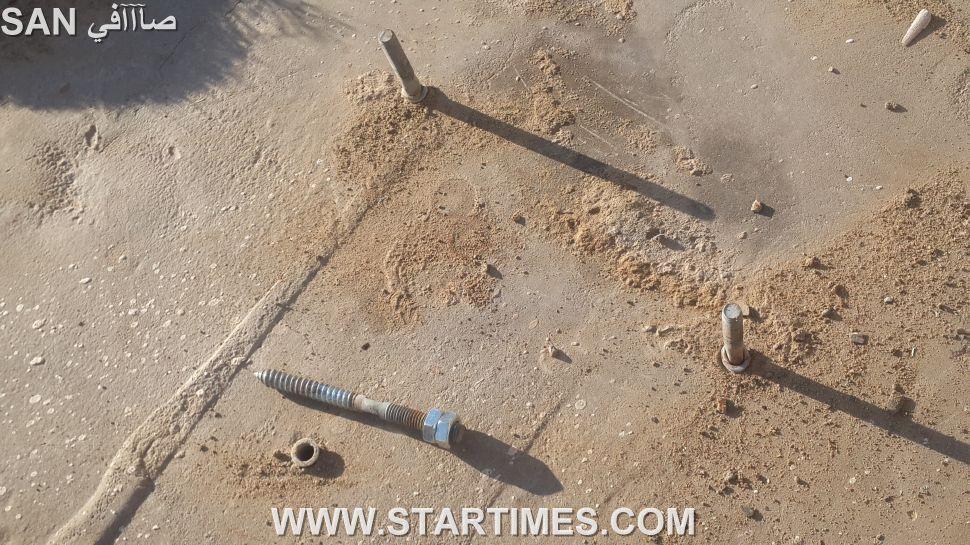

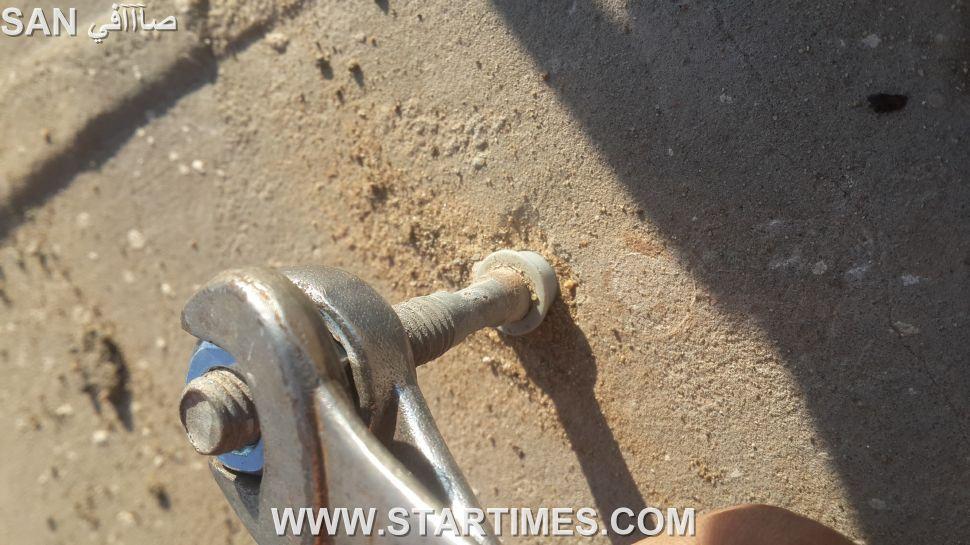

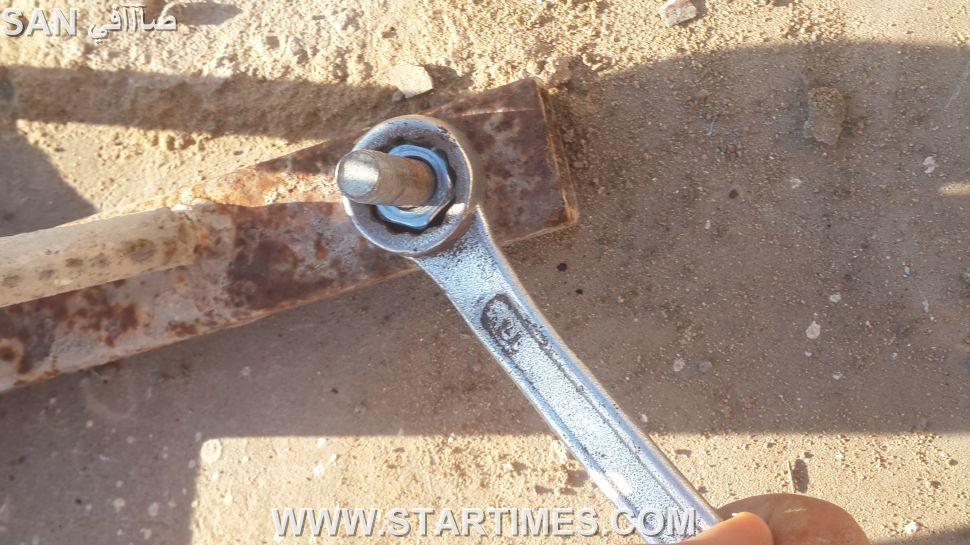

طريقة النزع تكون بادخال صامولتين في المسمار ثم تثبيتهما بمفتاحين و نقوم بعدها بفتح المفتاح السفلي في اتجاه الفتح مع مراعاة تثبيت المفتاح العلوي
و تلاحظ ان مسمار التثبيت اصبح يدور معك عكس عقارب الساعة و يخرج من الأرض ( يخرج من غمده " الخابور البلاستيكي " ) كما في الصورة ...

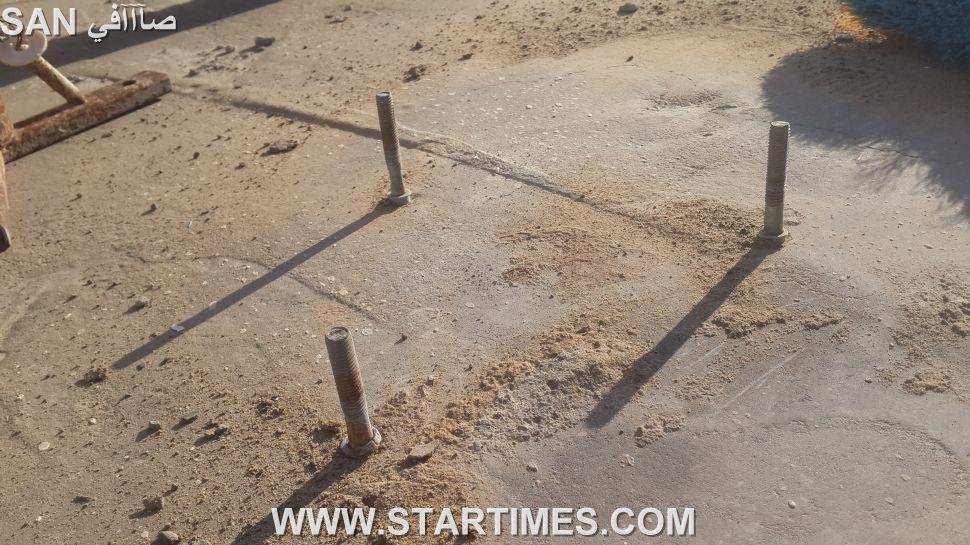

بعد القياسات قمت بتوسعة المسافة بين المسمارين المتبقيان عن طريق امالة " تعويج " بالمطرقة و القياس بتركيب القاعدة فوقهما كل مرة الى ان تركب
ملاحظة : ليس بالاهمية ان تكون القاعدة متزنة 100% في حال تركيب الصحن الثابت لاننا نريده وضعه على قمر واحد ولا يهمنا قوس الاقمار

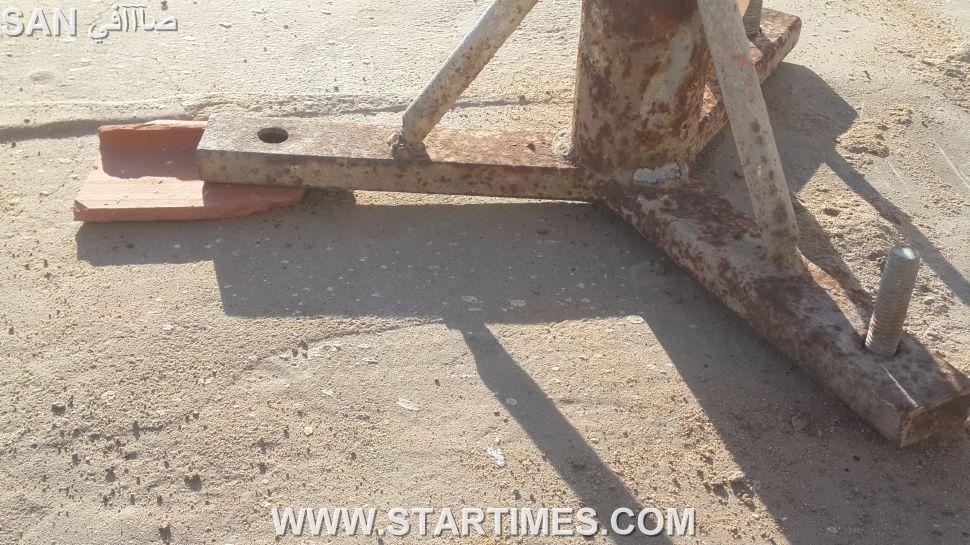

لكنني حاولت جعلها متزنة هكذا نظريا عن طريق وضع قطعة من البلاط " ياجور " تحت الجهة المنخفضة من القاعدة

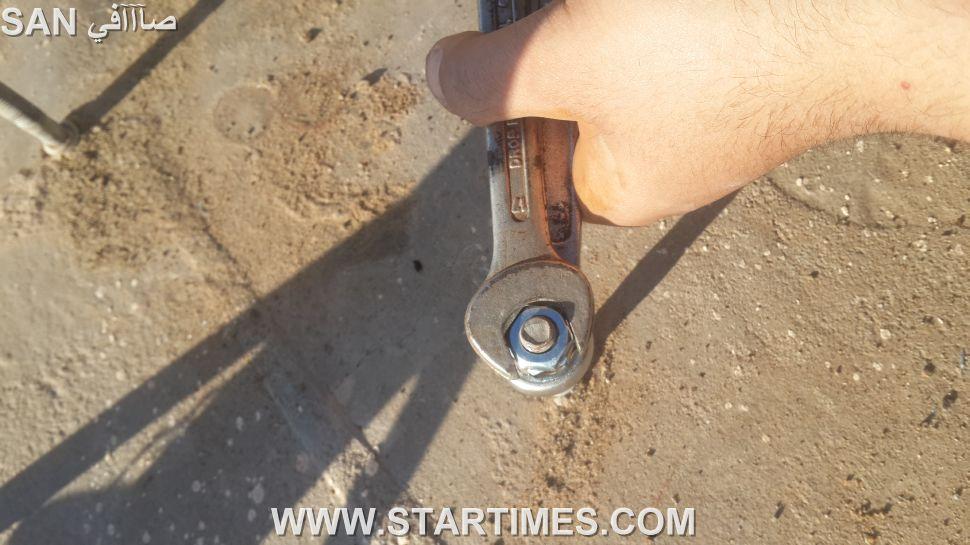

الان اقوم بغلق الصامولة الخاصة بتثبيت الصحن على القاعدة يكفي مسمارين فقط لتثبيت لان الصحن صغير و غير ثقيل و لا يقاوم الرياح بشدة
انتبه اخي لنقطة مهمة عند غلق صامولة تثبيت القاعدة .. يجب الغلق بالتناوب بين الصامولات .. لا تقم بغلق واحدة للاخير و ثم الاخرى
هذا يؤدي على ميول القاعدة و مشاكل في التقاط الاقمار عند اصحاب الصحن المتحرك ..
اغلق بالتناوب .. كل مرة قم بغلق مسمار الى ان تنغلق جميعها

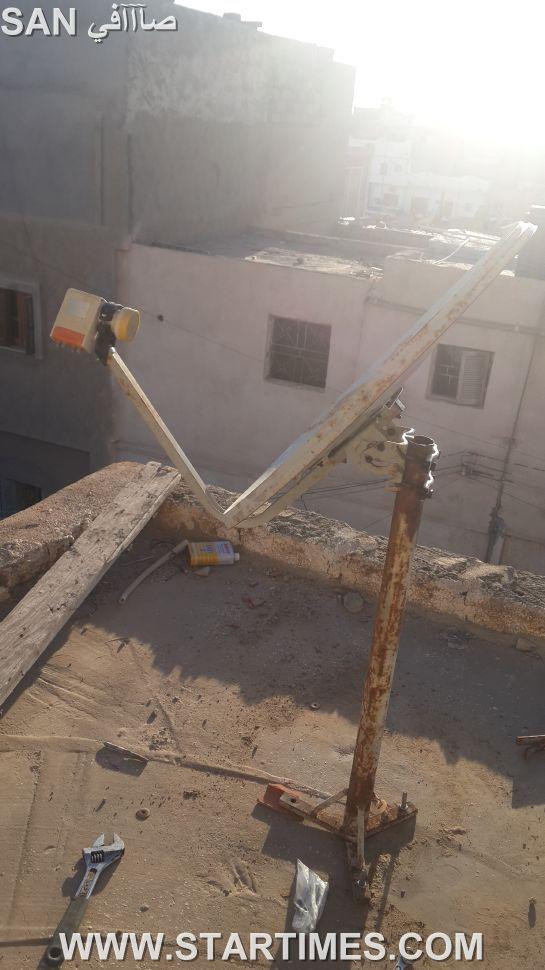

الان اصبحت القاعدة جاهزة من اجل تثبيت الصحن عليها
نرجع للصحن و نقوم بالتاكد من فك كل الصامولات المسؤولية عن تدوير الصحن يمين و يسار و لأعلي و اسفل .

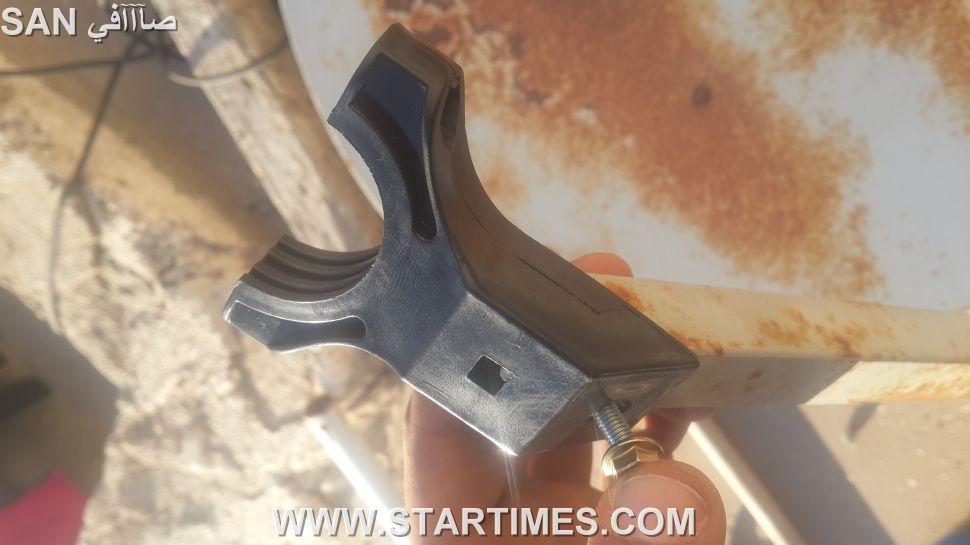

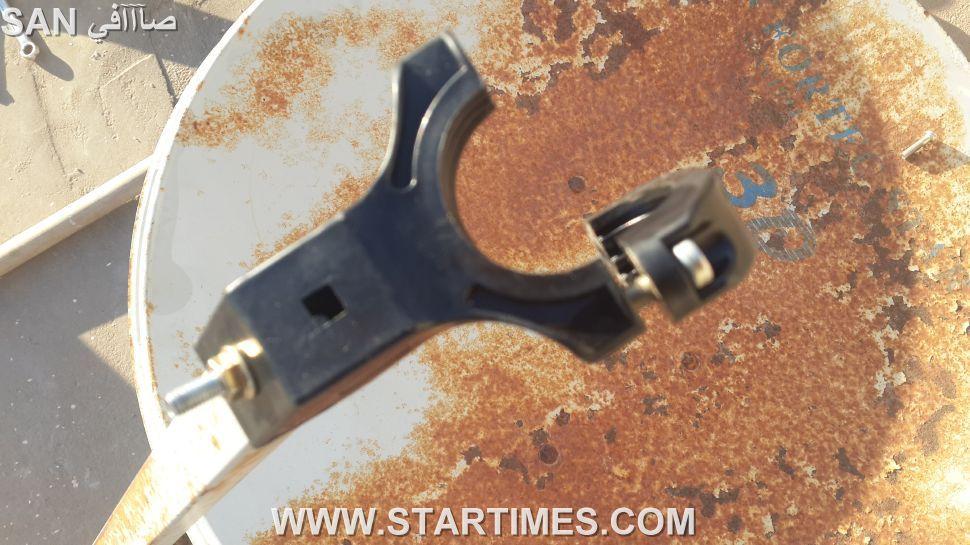

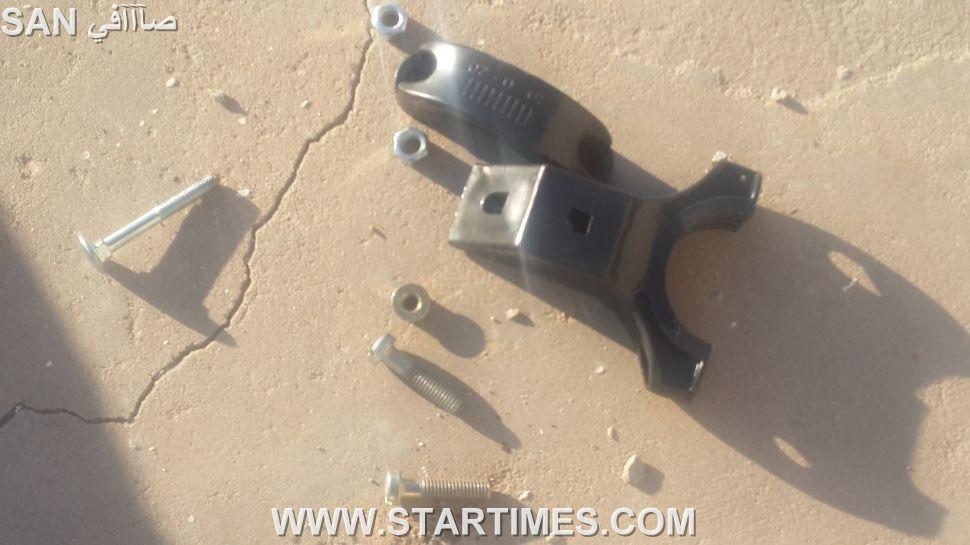

كما نوهت في البداية فان هذا الصحن ينقصه قاعدة بلاستيكية لتثبيت اللاقط لذا قمت بشراء قاعدة جديدة و تثبيتها على الصحن كما في الصورة

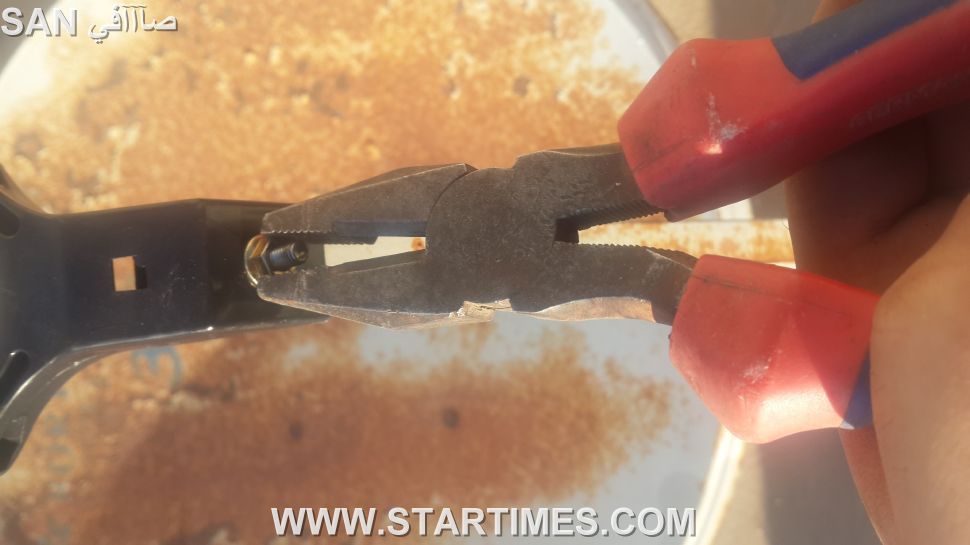

هنا الاغلاق بواسطة زردية
مع مراعاة انني استبدلت احد المسمارين الاساسيين الخاص بتثبيت اللاقط بواحد اطول منه حتى ارتاح في ادخل اللاقط في مكانه
هذا اللاقط هو نفس اللاقط القديم الذي كان في صحني ( لاقط اربع مخارج HD بمعدل ضجيج 0.1 DB )
و هو سيء نوعا ما لكنه يكفي من اجل القيام بهذه التجربة
الان و بعد ان قمنا بتركيب اللاقط في مكانه لا نقوم بغلقه نهائيا لاننا سنحتاج لتحريكه لاحقا في المراحل الاخيرة من الضبط .. و بعد أن قمنا بفتح

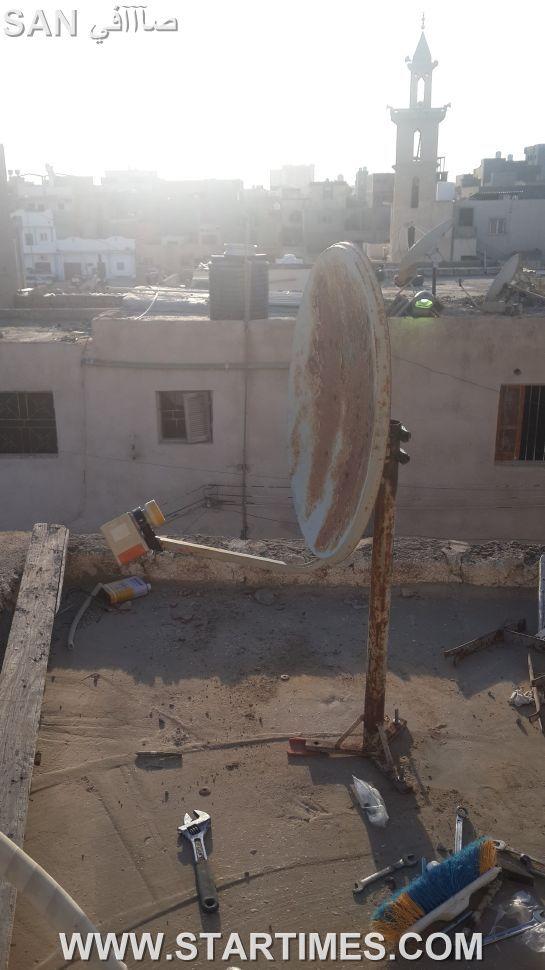

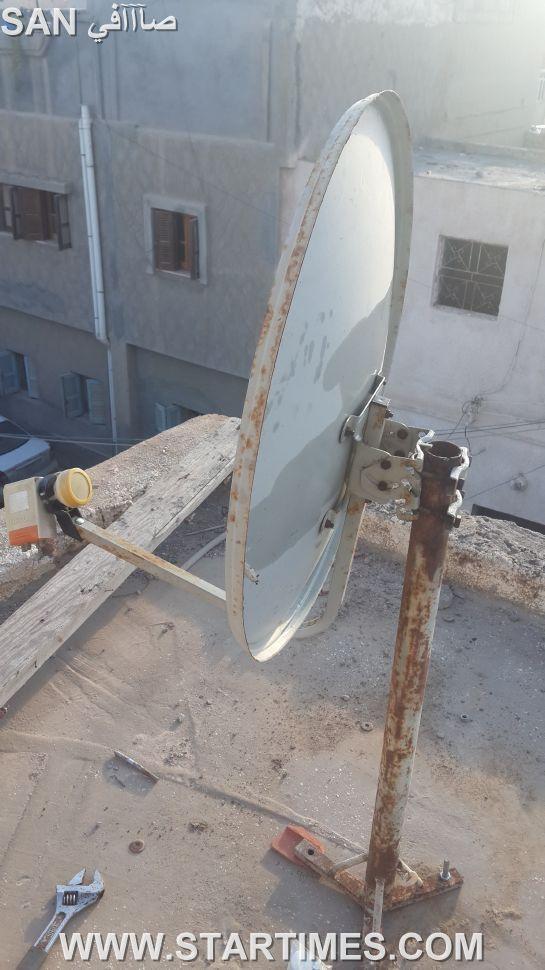

كافة البراغي و الصامولات ... نقوم بوضع الصحن في مكانه

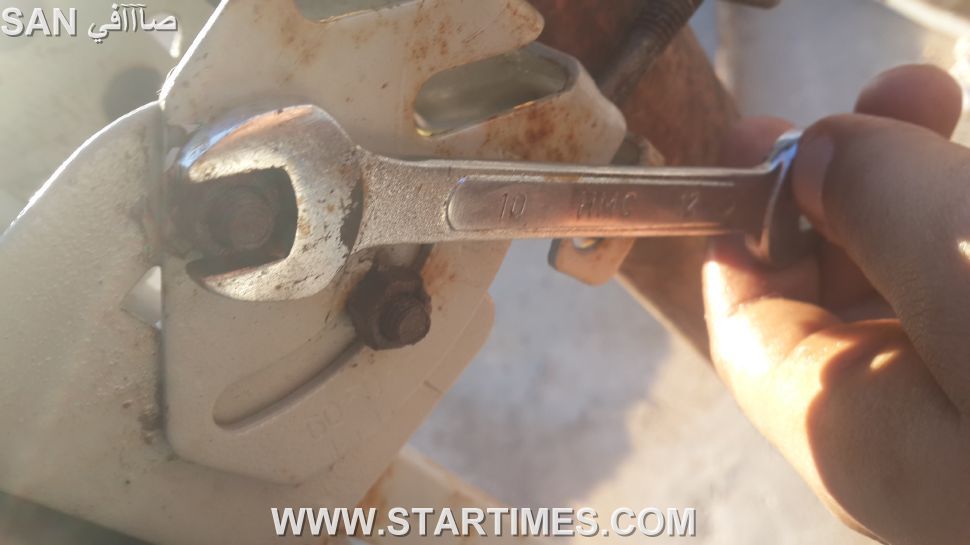

فتح البرااااغي المسؤولة عن تحريك الصحن فوق و تحت .. فتحها لاعطاء حرية اكثر في التدوير

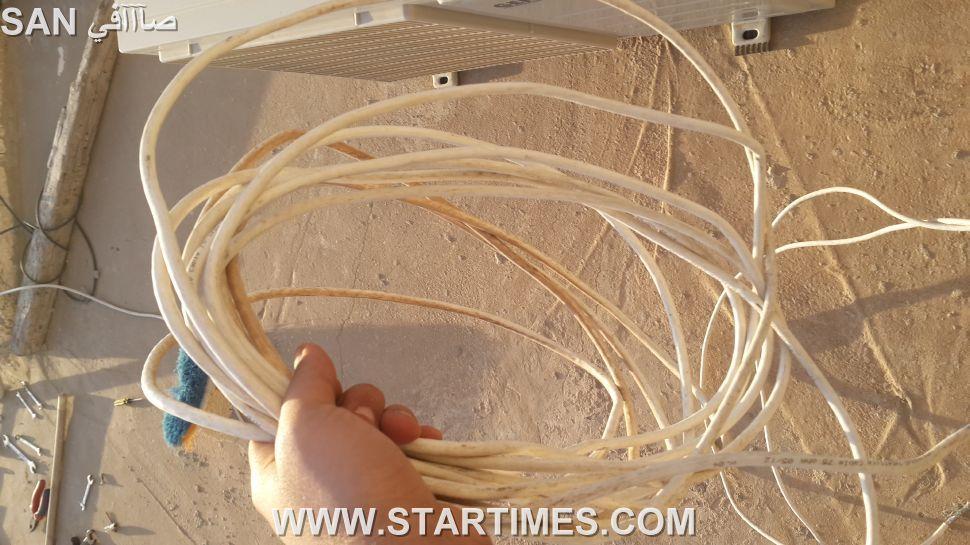

هنا اقوم بتفقد الكابل من اجل التأكد من خلوه من اي قطع او بتر او التواء ..

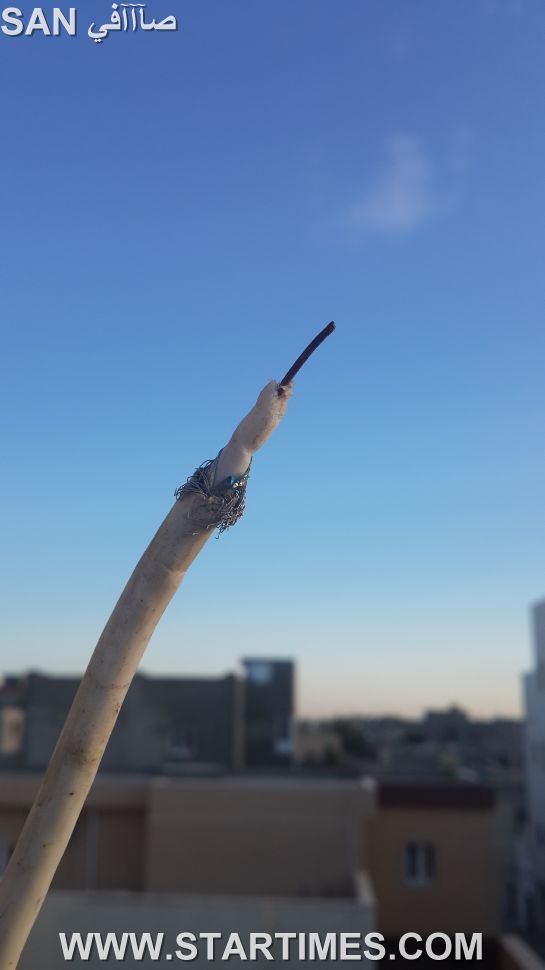

ايضا اقوم بتنجير نهايات الكابل من جديد _( يتحسن ذلك ) و تركيب القطع المعدنية في نهايات الكابل
طبعا انا اقوم بالتعديل و بجانبي شاشتي الصغيرة الخاصة بالتعديلات و جهاز استقبالي OPENBOX S10 PVR HD
موصل بالشاشة بكابل HDMI و كل وحدة الرصد موضوعه امام عيني مباشرة ( هكذا تعلمنا و تعودنا منذ الصغر )
الان كل شيء جاهز لبدء التعديل .
أترككم مع هذا الفيديو المبسط و المقدم من طرفي شخصيا يوضح كيفية التحريك الصحيح للصحن الثابت
لاستقبال قمر استرا ASTRA 1 اتمنى أن ينال اعجابكم
https://www.youtube.com/watch?v=ikD4LaLKhyo&feature=youtu.be
--------------
الفكرة كما شاهدتموها في الفيديو سنقوم بالتقاط اقرب قمر للاسترا وهو الهوتبيرد 13 شرقا بتردد رصد
10720
V
27500
إبدأ بوضع الصحن في الغرب لضمان البدء قبل موقع القمر ..
التدوير لاقصي " فوق " و اقصي " تحت "
ثم حرك الصحن يسارا قليلا .. و التدوير لاقصي " فوق " و اقصي " تحت " .. و هكذا
ترتفع الاشارة في البداية ( يوتلسات W3 شرقا ) ثم تختفي لتعاود الظهور ( هوتبيرد 13 شرقا )
انت الان تحفظ في دماغك موقع الاقمار حتى لا تضيع ..

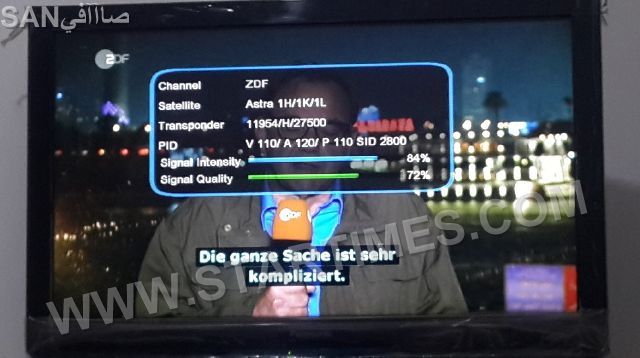

الان ضع تردد قناة ZDF SD وواصل التحريك حتى ترتفع لديك الاشارة ..
17 / Astra 1KR/1L/1M/1N @ 19.2° East
أ - التردد 11954 * القطبية H * معدل الرمز 27500* DVB S
قناة ZDF SD من ألمانيا
جودة الاشارة = 70 %
~~~
ثم انتقل لتردد قناة ZDF HD الضعيف نوعا ما .. اعمل الضبط الدقيق على هذا التردد
ب - التردد 11362* القطبية H * معدل الرمز 22000 * DVB S2
قناة ZDF HD من ألمانيا
جودة الاشارة = 14-30%
ثم حرك اللاقط .. و قم بثبيت الصحن قدر المستطاع

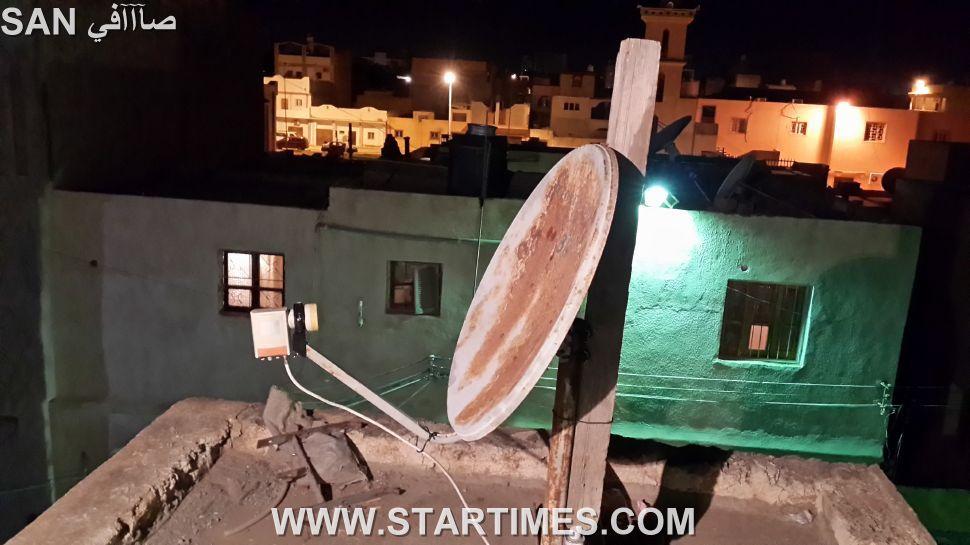

لاحظ انني قمت بالثبيت ايضا بواسطة وتد خشبي مربع به مسمار
هنا ساخبرك بسر احترافي من اجل رفع الاشارة
في كل مرة تنتهي فيها من الضبط قبل ان تغادر قم بشد الصحن من الاعلى لناحيتك " تمغيط الصحن "
و عينك على الاشارة طبعا الصحن ثابت جيدا لذا لن يتأثر الضبط . لكن هذه الخطوة ترفع من الاشارة دائما
في حالتي كانت اشارة الــ ZDF HD ~~ 14% لكن بعد القيام بهذه الحطوة ارتفعت الاشارة لحوالي 28%
كنت اظن ان الفكرة ان الصحن يحتاج لرفعه اعلى بواسطة عصا خشبية لكن اتضح لي ان الفكرة ان الاشارة ارتفعت لان الصحن
اصبح مفلطح اكثر ( انتقاص عمق الصحن ) و لذا وضعت مسمار في نهاية الوتد الخشبي و كانه يقوم بجبذ الصحن للخلف نيابة عني
,,,,,,,,,
الان قمت بتوصيل عدد 2 كوابل باللاقط ..
احدهم ( الكابل الابيض ) يخرج مباشرة لجهازي
OPENBOX S10 PVR HD
لغرض فتح القنوات المشفرة

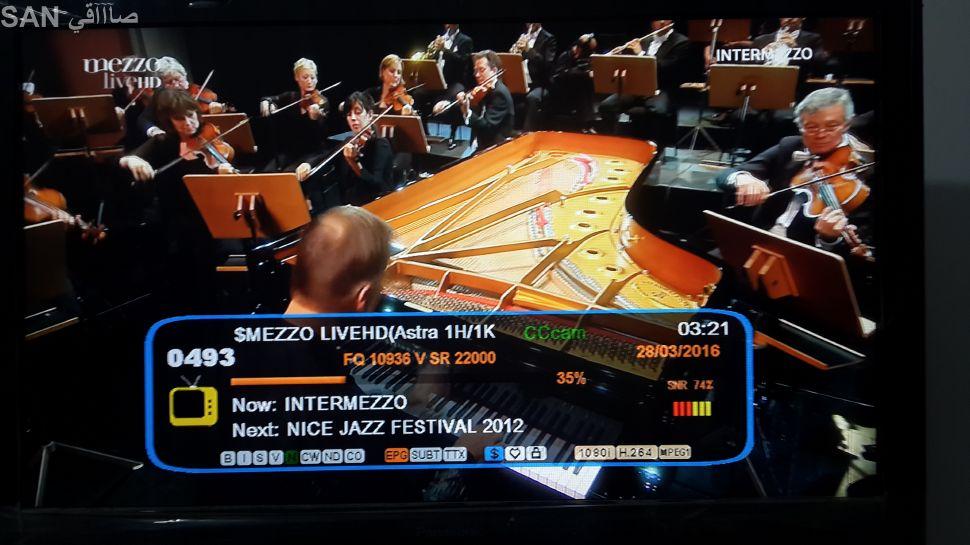

و ها انا ذا اشاهد قناتي المفضلة
MEZZO LIVE HD
الخاصة بعرض الاوركسترات و السيمفونيات الكلاسيكية
مكســورة بواسطــة الشيــــرنغ
------------------------

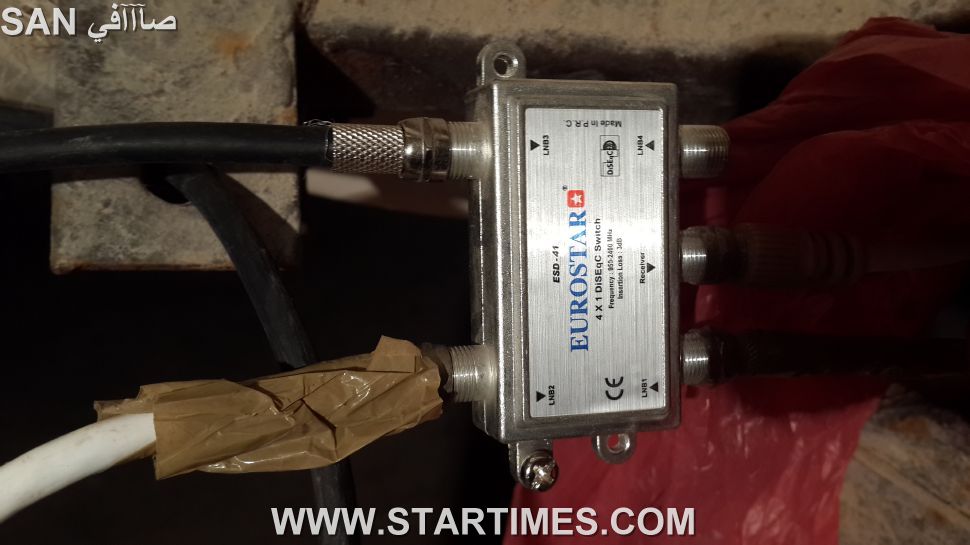

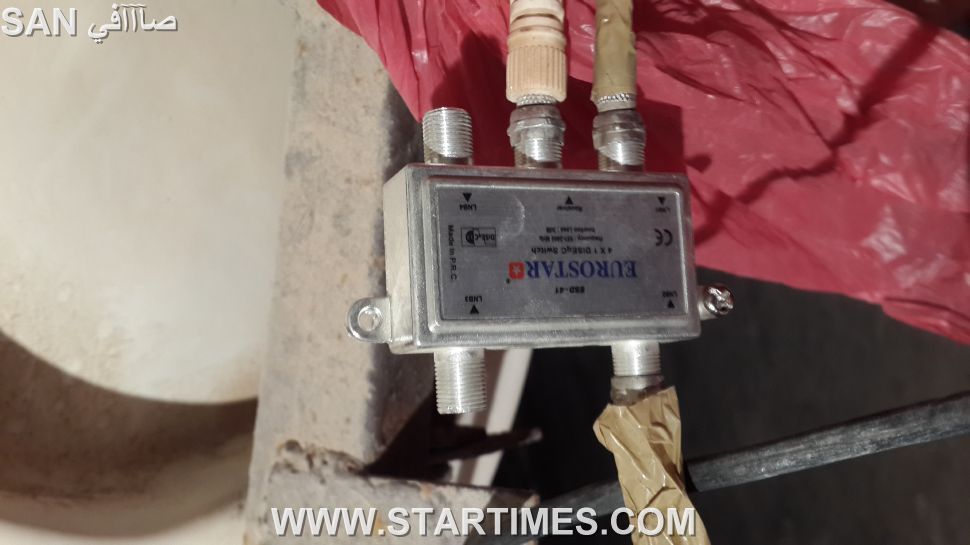

اما الكابل الثاني الأسود فقمت بمده لــ السويتش DISEqC 4X1 الذي التقط به القمر نايلسات من صحن العائلة و معه القمر NSS 12 من صحني الدوار
مضافا اليه الآن هذا الصحن الصغير المثبت على القمر ASTRA 1
لنقوم بخلط كل هذه الاقمار على جهاز استقبال BeIN Sports منتهي الاشتراك
الصورة بعد اضافة الكابل الأسود
هنا لاحظ انني قمت بتوصيل الكابل الجديد بالمنفذ C
بعد اعادة تغطية السويتش بالنايلون و تثبيته في مكانه
انتقل لضبط جهاز استقبال BeIN sports لفتح القمر الثالث في الدايزك
اقوم بادخال اسم القمر
اقوم بادخال تردد قناة arte
جـ - التردد 10744 * القطبية H * معدل الرمز 22000* DVB S

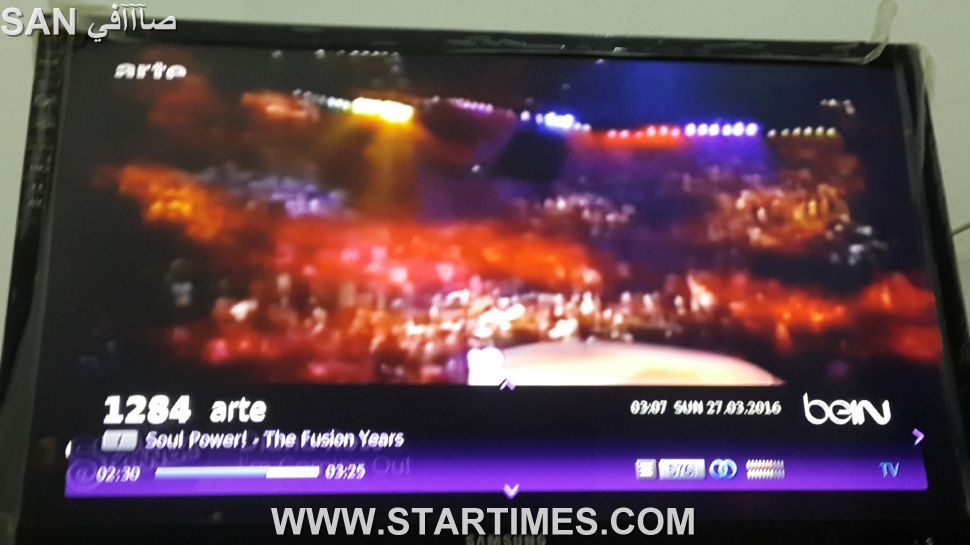

قناة ARTE
بعد القيام بالبحث تظهر لنا الباقة في نتائج البحث
هنا تلاحظ ان الصحون الثلاثة تشتغل و الحمدلله
1 - صحني المتحرك
قمت بوضعه على القمر
29 / NSS-12 @ 57° East
قناة الجمهور الأولى
DOUHOK
القناة الان مغلقة و رابطة البث مع قناة كردستان
----------------
2 - الصحن الثابت الجديد الصغير
الذي قمنا باضافته الان
17 / Astra 1KR/1L/1M/1N @ 19.2° East
قناة ARTE الألمانية
------

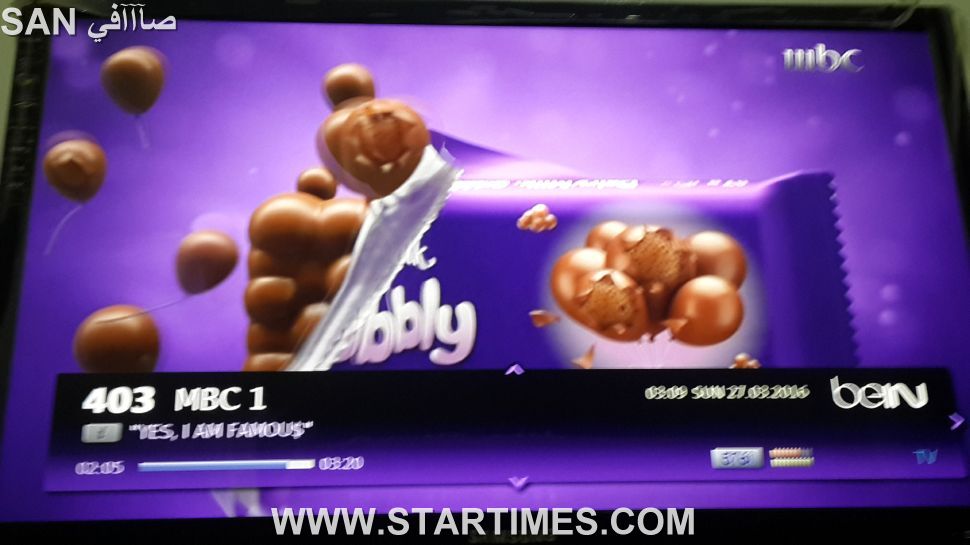

3 - صحن العائلة
8 / Nilesat 201 - Eutelsat 7 West A @ 7° West
قناة MBC
و زردة الضبط الناجح شوكولا لعيون كل من قرأ هذا الموضوع ^^
... اكتمل الشرح ..بحمد الله تعالى و توفيقه ....
******
الان نأتي لبعض الاسئلة الشائعة و المشاكل التي قد تصادفك في تركيب الستالايت
" frequently asked questions FAQ "
1 لا استطيع التقاط ترددات معينة في قمر ASTRA بالرغم من وجود اشارة في الترددات الاخرى ؟
جـ / الصحن صغير نسبيا و لا يكفي لالتقاط القمر استرا بارتياح و حتى انا بعد اكمالي للضبط وجدت العديد من القنوات ليس فيها اشارة
اقتني صحن اكبر من 1.2 م و ستلتقطه بكل سهولة
2 - اريد تركيب مسطرة لاستقبال قمر استرا كيف افعل ذلك ؟
جـ / ساخبرك بالاتي
اي القمرين تعاني من فقد تردداته ؟ اجعله هو القمر الاساسي " بدل الموجود بينهما و جعل كل لاقط في جهة من المسطرة "
مثلا لنفترض ان القمر استرا و القمر هوتبيرد يهمك جدا التقاطهما معا .. و تريد التقاط القمر استرا ASTRA كاملا ....
اذا .. اجعله هو القمر الذي في المنتصف ..
قم بالتعديل على هذا التردد فهو جيد جدا لضبط كل القنوات
ب - التردد 11362* القطبية H * معدل الرمز 22000 * DVB S2
قناة ZDF HD من ألمانيا
باعتبار انك تفهم في التدوير و تحريك الصحن و تقوية الاشارة .. لن اتطرق لتوجيهك حول كيفية التقاط القمر ...
الان بعدما تحصلنا على قمر الاسترا 19 شرقا .. امسك اللاقط الاخر بيدك . وقف على يمين او يسار الصحن " اياك و الوقوف امام الصحن " لانك ستحجب الاشارة
الان قم بوضع هذا التردد على القمر هوتبيرد
أ - التردد 10720 * القطبية V * معدل الرمز 27500 * DVB S
قناة TV Silesia من بولندا
الان ابدا بتحريك اللاقط على يمين اللاقط الاساسي حركه في كل الاوضاع المتاحة لكن بلطف .. برفق شديد
الغرض من هذه العملية هي رصد موقع القمر بالنسبة للاسترا .. اول ما ترتفع الاشارة احفظ في دماغك مكان القمر
و قم بمد المسطرة لثتبيت اللاقط الثانوي " اي شي يستخدم للثتبيت عادي " سلك نحاس .. قطعة الومنيوم . قطعة خشب
اي شي المهم ان يثبت اللاقط في مكانه ... الان ابحث عن القناة
-------

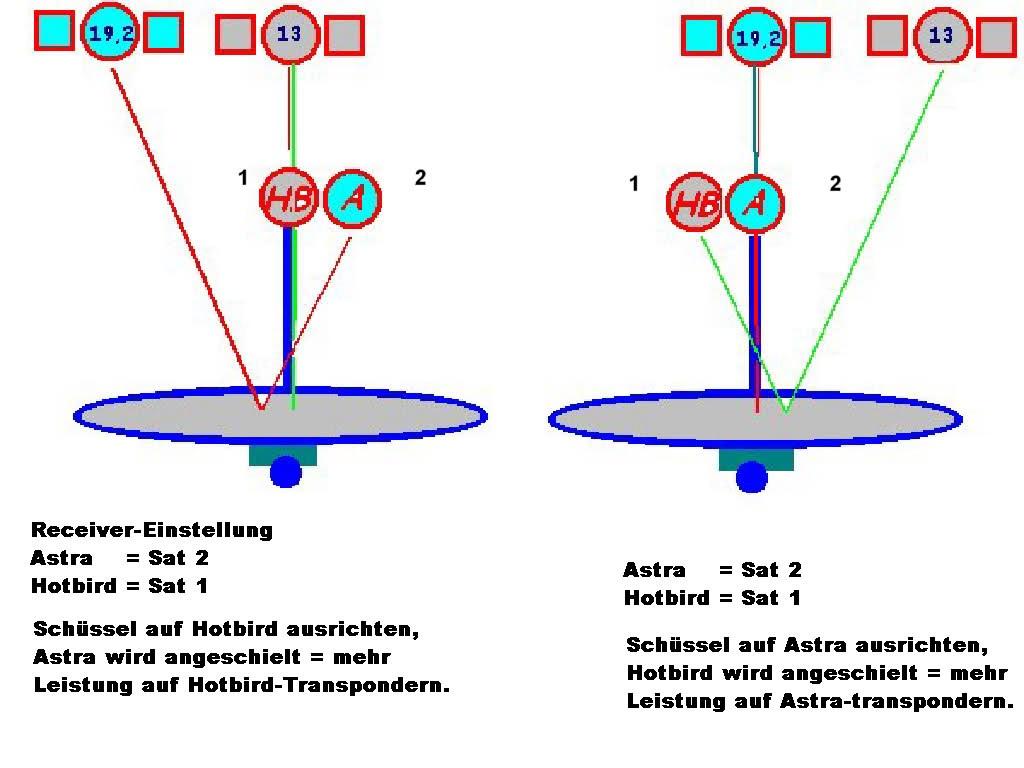

تستطيع ان تجعل الخريطة بالمقلوب في حال عدم التقاط القمرين .. بالتالي يكون الهوتبيرد هو القمر الاساسي
و الاسترا على يساره ..انظر هذه الصورة ستفهم كل شي
3 - كيف أقوم بفتح القنوات المشفرة في قمر ASTRA 1
عن طريق الشيرنغ ( الانترنت " CCcam " / الفضائي "دونغل " )
في حال استخدمت نوع الشيرنغ ( CCcam ) , و هو الذي افضله و اعمل عليه حاليا ..هنا يلزمك جهاز استقبال يحتوي على اتصال بالانترنت
سواء عبر منفذ LAN او WIFI
لاحظ الكابل الاصفر هو كابل الانترنت lan الذي استعمل من اجل فتح القنوات المشفرة بــ cccam
ثم يلزمك الحصول على سطر CCcam مجاني أو مدفوع .. و قم بادخاله حسب نوع جهازك
......
اما في حال الشيرنغ الفضائي تحتاج تشغيل الدونغل و ضبطه على احد اقماره الخاصة AB1 @12.5W OR EUTELSAT W6 @21E
و من ثم فتح اعدادات الدونغل TWIN PROTOCOL
4 ما هي اهمية القمر ASTRA ؟
فضلا عن قنواته المشفرة و المكسورة الشفرة بالشيرنغ . فأن القمر استرا يحتوي على قنوات ZDF التي تنقل دوري ابطال اوروبا و كأس العالم و البطولات القارية
بالمجان و بجوذة HD , ايضا القمر يحتوي على قنوات ثقافية و فنية و ترفيهية رائعة و مميزة .. قمر جميل جدا صراحة
5 ظهرت اشارة الهوتبيرد لكن اشارة استرا لم تظهر ؟
الان قم بخطوة اضافية و هي التقاط القمر EUTELSAT W6 بالموقع 21 شرقا ليصبح تدويرك محصور بين القمرين
هوتبيرد 13 شرقا و يوتل دبليو6 @ 21 شرقا و بالتدوير الدقيق جدا كما في الفيديو .. ستصل باذن الله
اللاقط غير مركب بالشكل الصحيح ! . الكابل غير مركب بالمنفذ الصحيح . الكابل مقطوع . احد قطع المنظومة فاسد
6 مشاكل اخرى
تفضل بزيارتنا في قسم " التركيبات و الاقمار " و اطرح استفسارك و سيتم الرد عليه فورا .
معلومات مهمة ...
بعد مراجعة كل القنوات الملقتطة .. للاسف هناك ترددات لا تشتغل و ليس بها اشارة كما ان جوذة الاشارة في قنوات ZDF HD منخفضة
للعلم لا توجد هذه المشكلة في صحني المتحرك 160 سم التقط كل قنوات القمر بشكل ممتاز جدا " يعني يلزم صحن 1.2 م لهذا القمر
1 - يرجى التركيز على التوصيلات و تركيبها بالشكل الصحيح وتجنب التلامس بين الزغب " الشعيرات النحاسية : و السلك الاساسي الحامل للاشارة .
2 - التركيب و التعديل لا يتم في وقت قصير بل يحتاج صبر و طول نفس ووسعة بال و مع المزاولة ستحترف اكثر
3 - البعض من الناس لا يزال يقوم بتغطية اللاقط خوفا من المطر و الشمس .. اراها فكرة لا فائدة منها وتضعف الاشارة ليس الا
4 - انتبه لنوع التردد DVBS أو DVBS2 و تأكد من ان التردد فيه اشارة .
5 - قم بتفقد صحن الاستقبال بصفة دورية .. و ابعد الكوابل عن متناول الايدي
6 - بالله عليكم لا تستخدموا الشرح فيما لا يرضى الله . استحلفكم بالله اخوتي .
راجع ايضا ...
اذا ما حضرتني معلومة جديدة فاضيفها في الردود القادمة بإذن الله تعالى ...
وفي الختام تحية كبيرة لاخي و صديقي و استاذي و زميلي
" ضيــاء "
على المساعدة التقنية فيما يخص رفع الفيديو لليوتيوب
ايضا تحية لصاحب السيرفر و صاحبه
و لكل القراء و الرواد و الاشراف الكريم في منتدانا المحبوب
ارجوا ان تعم الفائدة للجميع
نشرنا هذه المعلومات كي نساعد المبتدئين و الواقعين في حيرة من امرهم
لا نبغي منها الفساد في الارض و نعوذ بالله من علم لا ينفع
اتقوا الله في العلم اخوتي
والاهم من كل هذا
استحلفكم الله الا تستعملوا الشرح في مالا يرضي الله تعالى فأنا بريئ من كل ذلك امامكم و امام الله !!
يمنع النقل منعا باتاً
فالموضوع ولد في كنف ستار تايمز و سيظل هنا باذن الله
إلى هنا اكون قد انتهيت من موضوعي على امل ان تعم الفائدة للجميع
لأي استفسار أسعد بمراسلاتكم عبر الخاص ..
او زيارتي في منتدانا المجاور " اجهزة الجيل الثالث و كروت الستالايت "
هذا الموضوع هو خلاصة تعب و جهد و تنسيق كبير ,, لذا زينه برد منك حتى تساهم في ارتقاء كلانا نحو الافضل
نرجوا تفاعلا كبيرا واهتماما بالموضوع من قبل الاعضاء .
تقبلوا تحيــــــــــــــ yood17m ــــــــــــاتي
