هذا الصحن هو الصحن خاصتي الذي قمت بعمل تجربة التقاط الاقمار عليه في المدى من 30 غربا و حتى 62 شرقا
. وهو مثبت فوق سطح عالي كما في الصورة

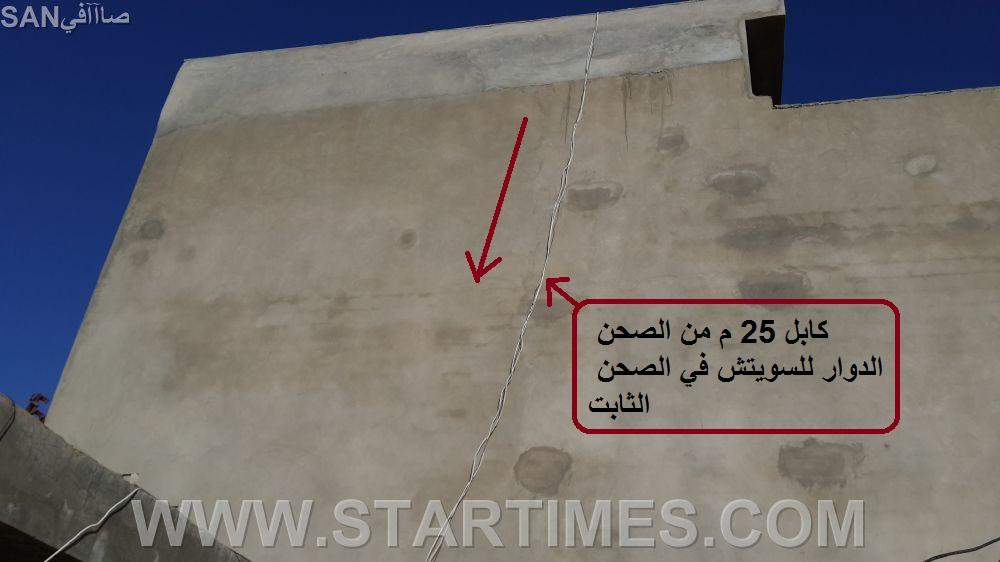

هنا صورة مقربة للكوابل الثلاثة التي امدها من الصحن المتحرك للصحن الثابت .وهي كالاتي :-
- كابل من المنفذ الاول للسويتش DISECq المثبت على الصحن الثابت الاخر
- كابل من المنفذ الثاني .مباشرة لاستخدمه في جهاز الاستقبال خاصتي OPENBOX S10 في حال اردت مشاهدة القنوات
و استخدمه على الكمبيوتر في حال اردت تشغيل التحميل العشوائي ( لذا قمت بشراء كابل 50 متر وقطعه نصفين )
- كابل تحريك الموتور من ذراع الحركة العلوي ينزل لوحدة التدوير السفلية " SUPERJACK "

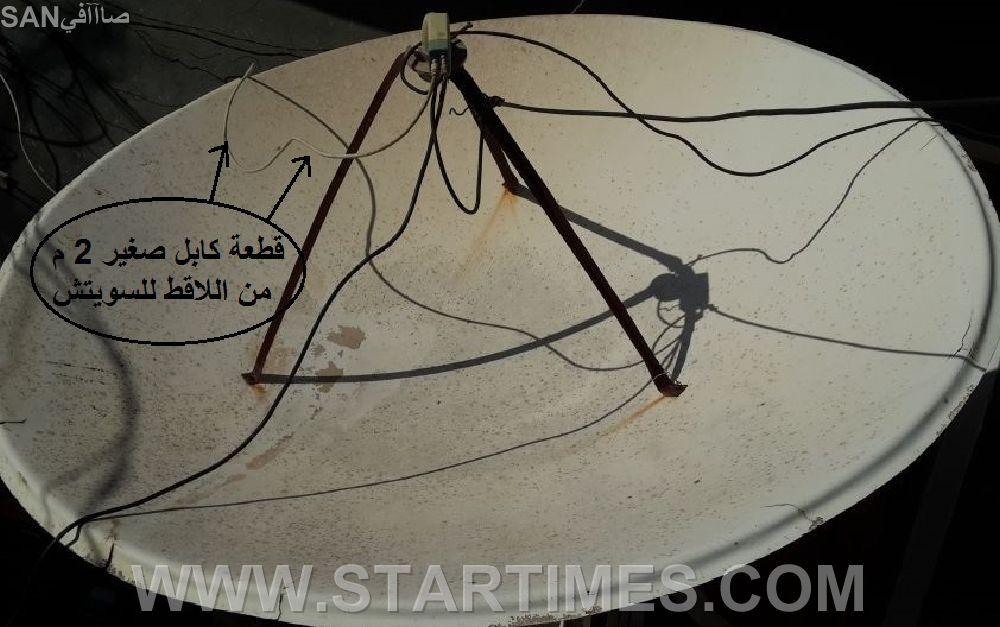

الان ننتقل للصحن الاخر 180 سم الفايبر المثبت على قمر النايلسات و الذي قمت بتثبيت السويتش " DISEqC " عليه مع توصيل قطعة الكابل الصغيرة من احد المنافذ الاربعة في اللاقط .. الى السويتش مباشرة .. تابع الصور لتفهم الخريطة
الان انا استخدم سويتش رخيص الثمن لكنه يعمل بكفاءة لحد الان حيث قمت بتوصيل قطعة كابل صغيرة بطول 2 متر من الصحن المثبت
على قمر NILESAT الى المدخل A في السويتش
و قمت بتوصيل الكابل القادم من الصحن الدوار المثبت على القمر NSS 12 الى المدخل B في السويتش
و قمت بانزال كابل من السويتش من مخرج RECEIVER الى جهاز استقبال قنوات BeIN Sports

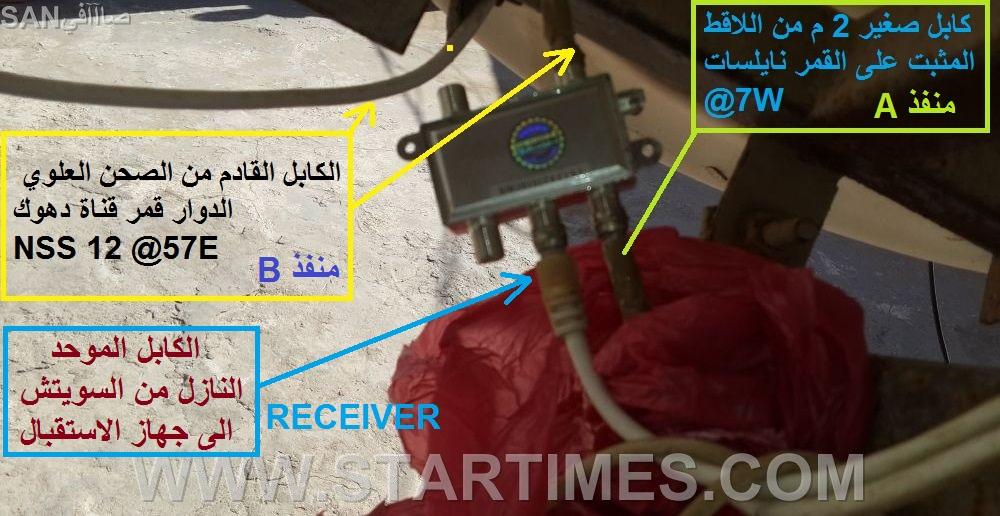

هنا صورة مقربة للسويتش DISEqC و طريقة توصيل الكوابل به
الان نقوم بتغليف السويتش حتى لا تصل له الرطوبة و الامطار و الغبار .. يكفي قطعة كيس نايلون تلف على قطعة السويتش و تربط باحكام
...
انتهينا بحمد الله من التوصيلات ..

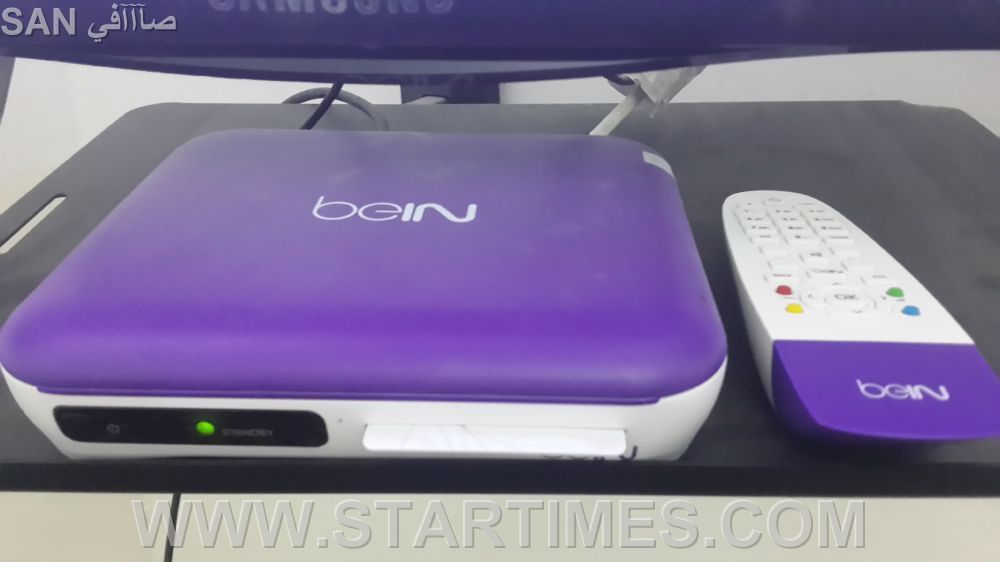

و الان نبدأ مرحلة البرمجة و ضبط جهاز إستقبال القنوات الخاص BeIN sports
لتلقي القمرين في نفس الوقت

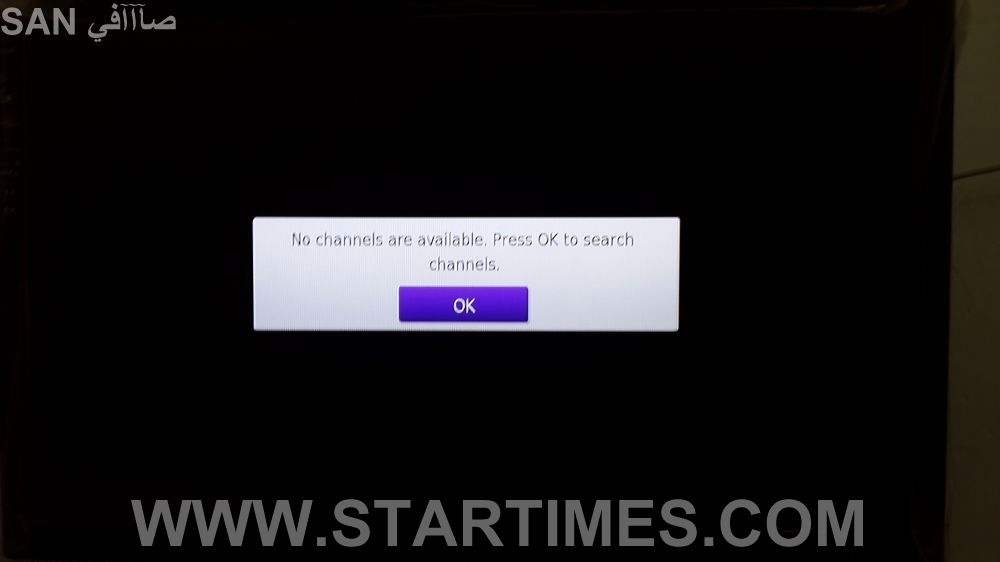

اولا .. قمت بمسح كل القنوات في جهاز الاستقبال و ذلك تمهيدا للبدء من جديد بسم الله

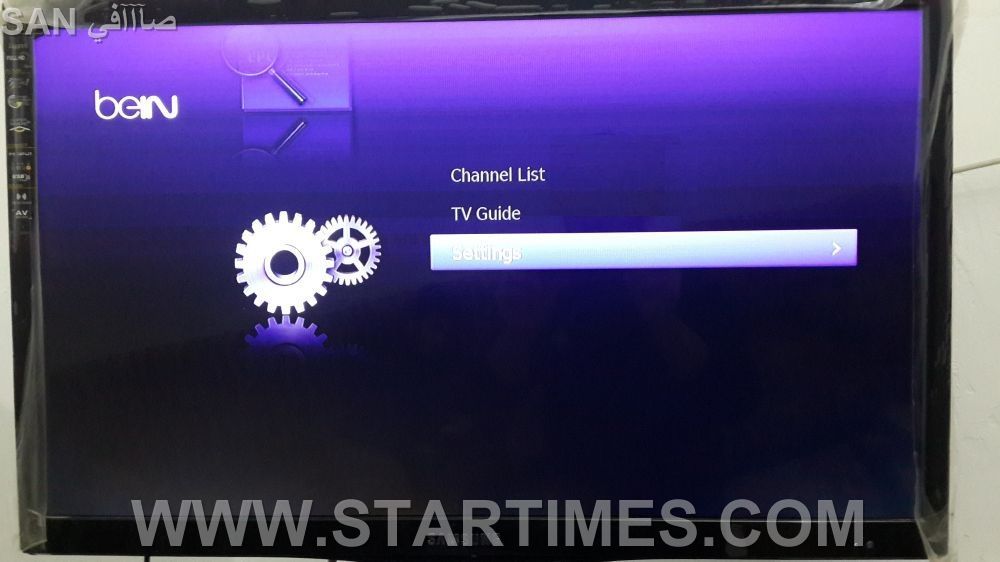

اضغط زر beIN من الريموت كونترول لتظهر لك شاشة الاعدادات " القائمة MENU "

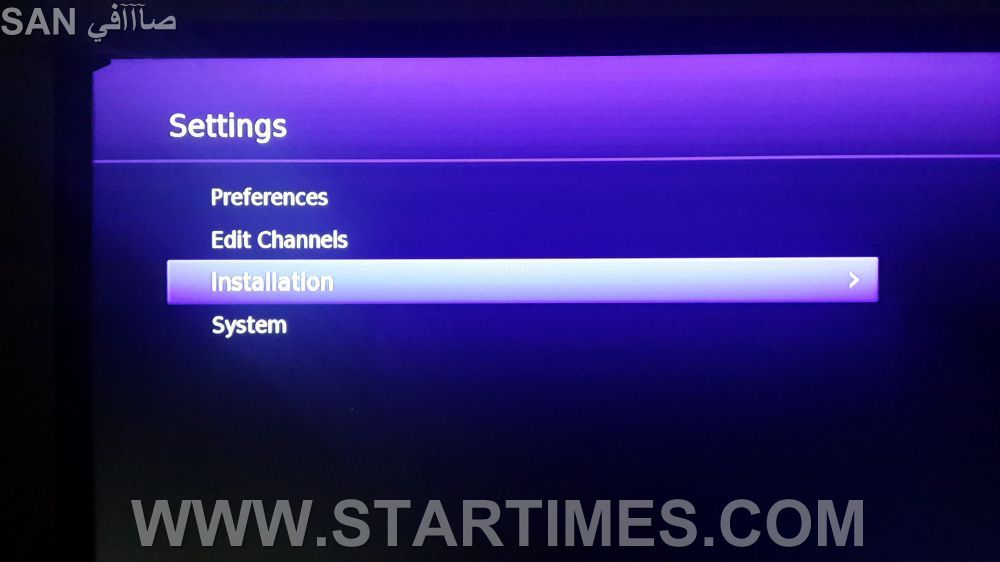

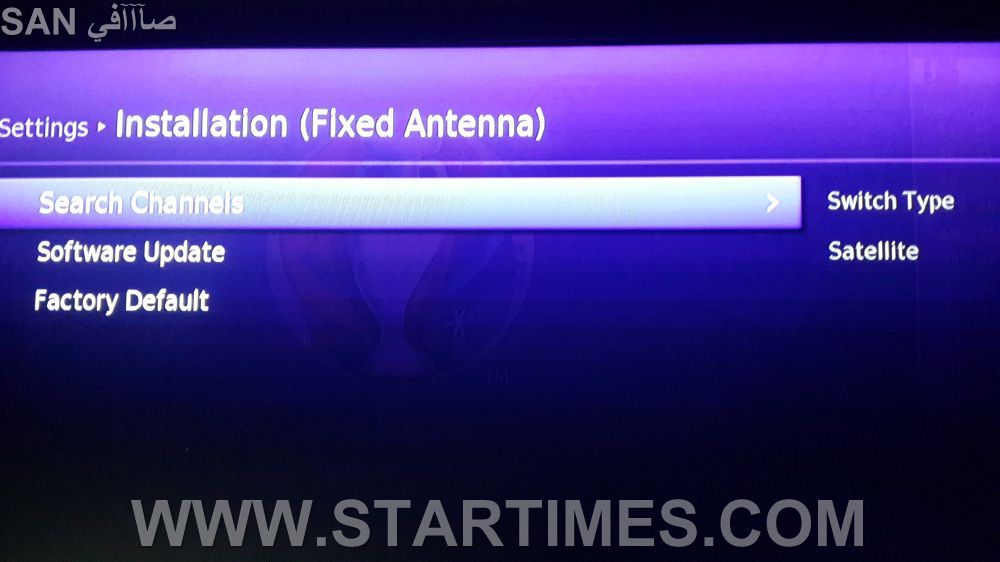

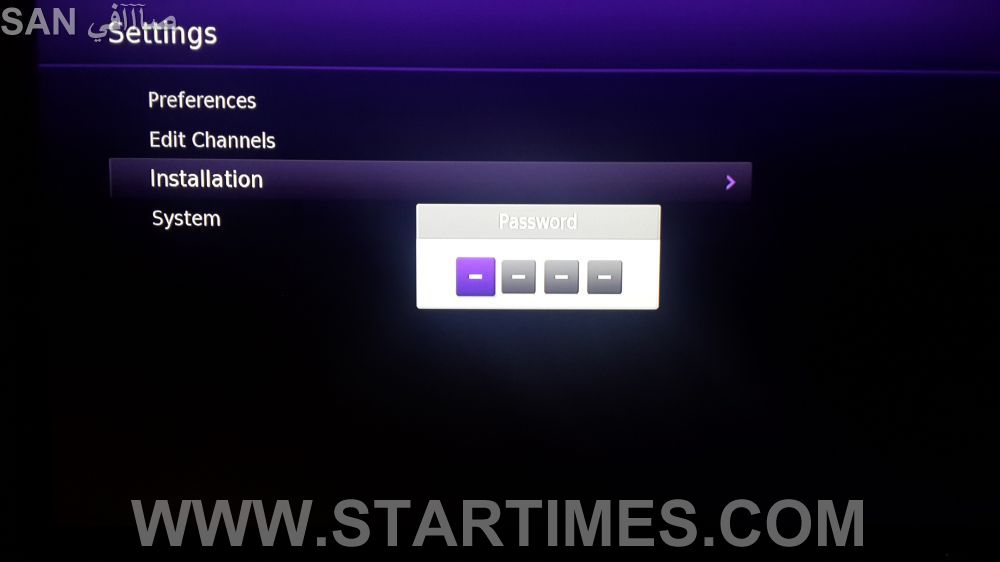

و منها سنختار SETTING الضبط .. , و تختار الخيار INSTALLATION " التركيب " و ندخل الكود ( 0000 ) أو ادخل كود الحماية الخاص بك
بعد ادخال الكود الذي هو على الاغلب ( 0000 ) نختار الخيار الأول SEARCH CHANNELS " البحث عن القنوات "

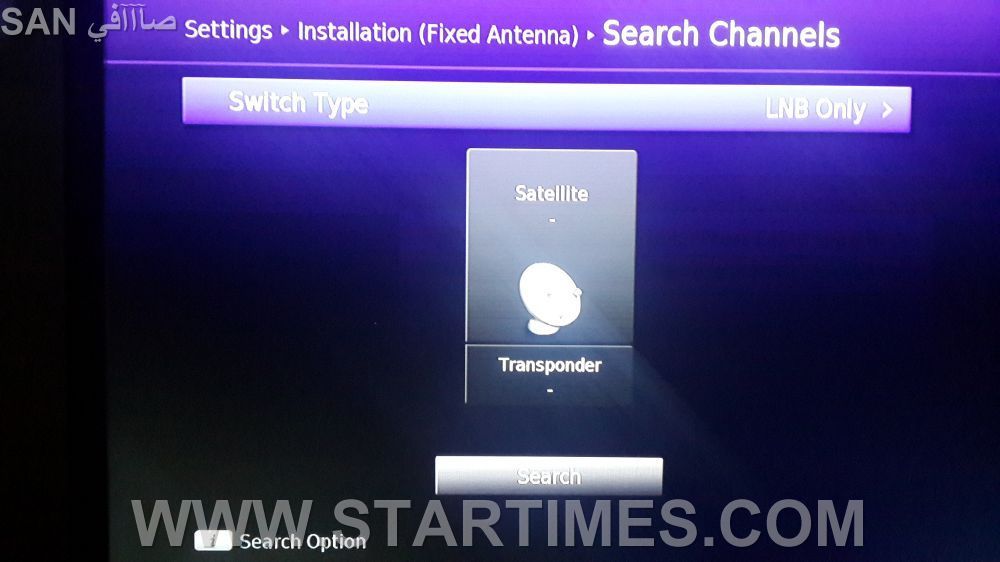

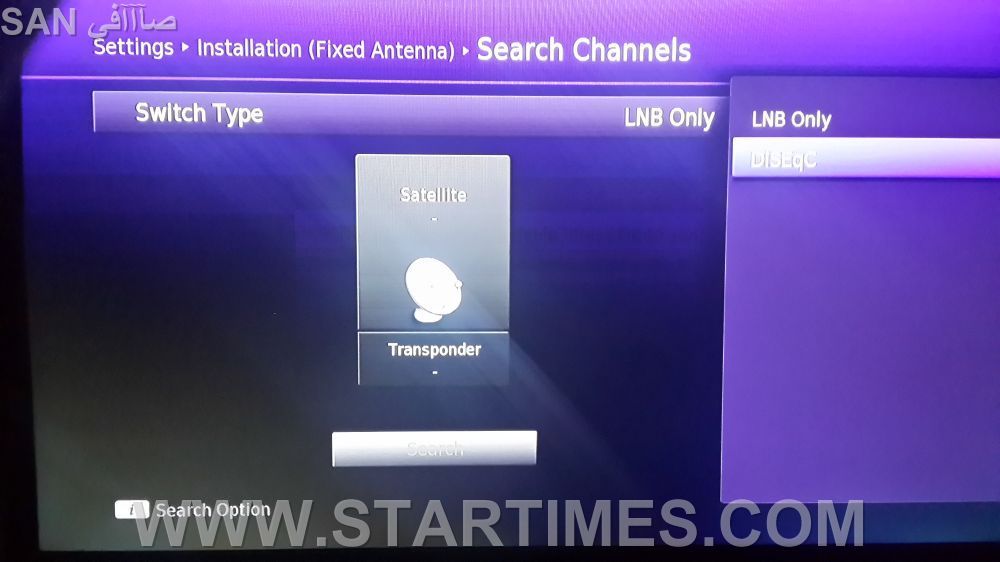

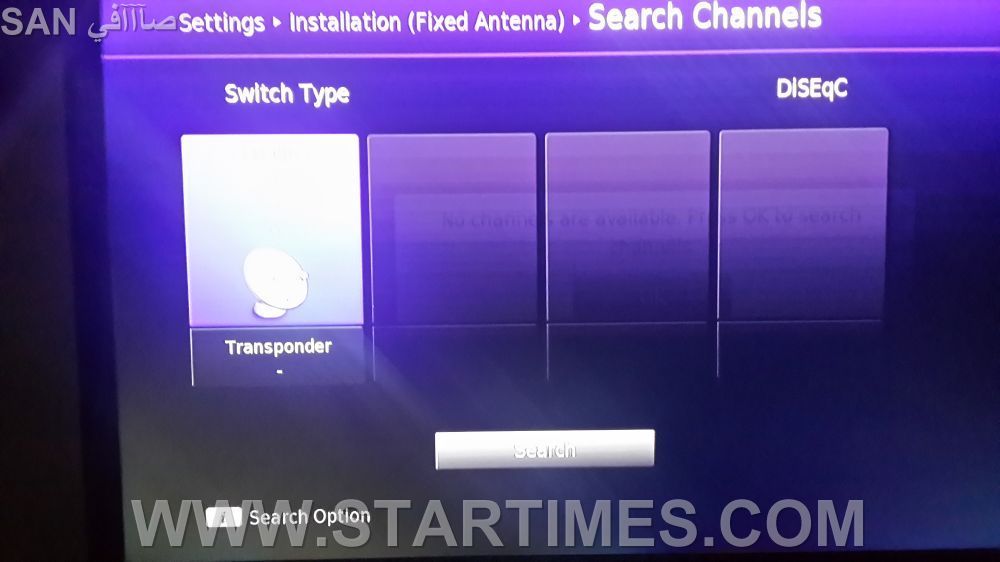

لتظهر لنا قائمة جديدة بها قمر واحد و هنا الفكرة الاساسية في ضبط السويتش .. اذهب لخيار SWITCH TYPE
قم بتغييرها من LNBF اضغط OK و اختار DISEqC

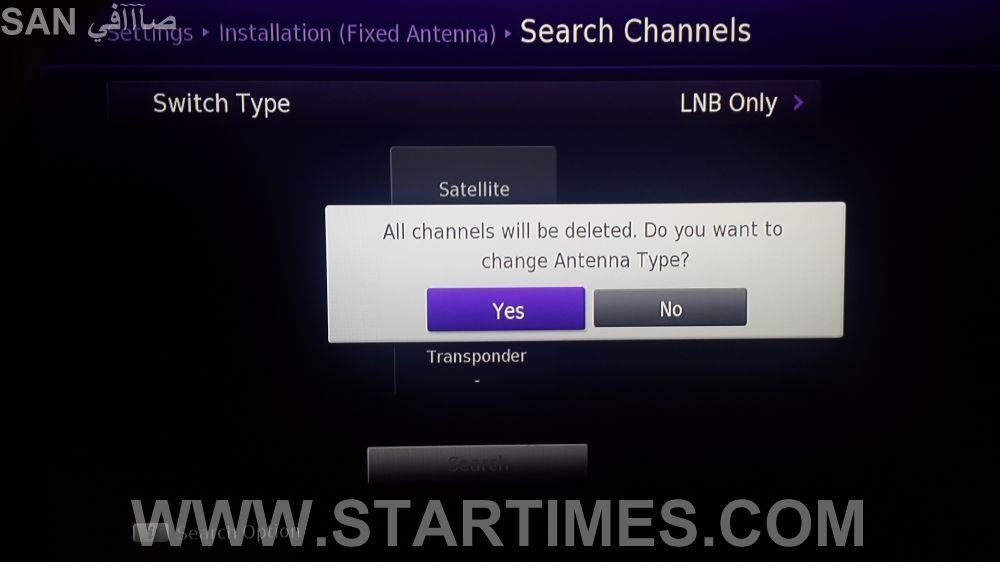

تظهر لك رسالة أنك ستخسر كل القنوات المخزنة لديك .. للاسف موافق لان الفائدة عظيمة لا باس سنعيد ترتيبها لاحقا

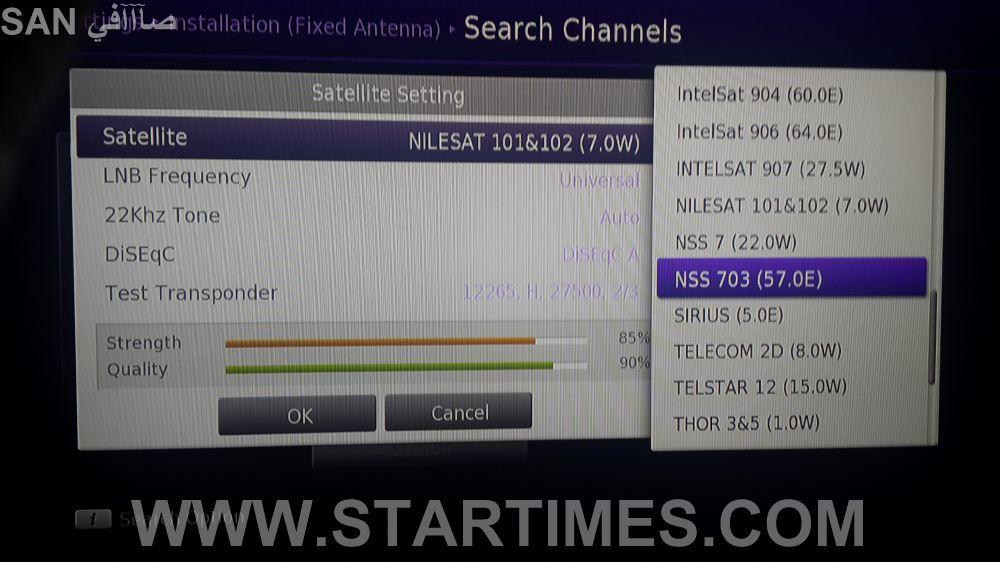

بمجرد الضغط على الخيار " Yes " ستظهر لنا نافذة تعديل اعدادات الدايزك DISEqC و التي سنختار منها القمر الأول وهو النايلسات
( عن طريق الضغط على صورة صحن الاستقبال )
على المنفذ A و ثم نضع أي تردد لغرض التحري " بالنسبة لي كنت مجرب الطريقة واعلم ان هناك اشارة مسبقا "
تابع الصور لتفهم اكثر
قد لا تظهر معك اشارة الا بعد الضغط على OK المهم ان تكون اعدادات القمر مماثلة للمنفذ الذي اخترته له في قطعة السويتش DISEqC
إنزل للخيار OK و بذلك ستكون انتهيت من اعداد القمر الأول و تلاحظ أن الاشارة ارتفعت .. في حال لم ترتفع الاشارة .. افصل الجهاز من الكهرباء و اعد تشغيله .. و تأكد من الوصلات بقطعة السويتش " DISEqC " بالأعلى
الآن نبدأ في اعدادت القمر الثاني الذي سيكون NSS 12 على المنفذ B
نضغط على صورة صحن الاستقبال لنختار اسم القمر NSS 12 @57E

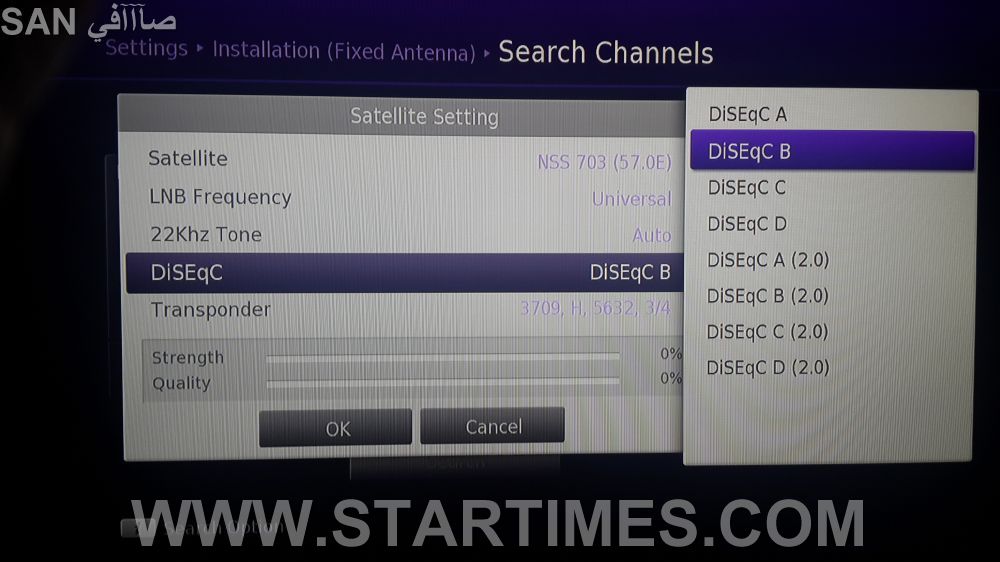

الان بعد اختيار اسم القمر نختار رقم المنفذ وهو B
ثم ننزل لنختار OK ليس بالضروي ادخل تردد هنا .. لأننا نريد تردد واحد فقط .. لدا اضغط OK مباشرة
" ,
الان ندخل الى خانة TRANPONDER تحت القمر الأول " النايلسات " لنختار خيار البحث ALL " الكل " لاننا نريد كل قنوات قمر النايلسات

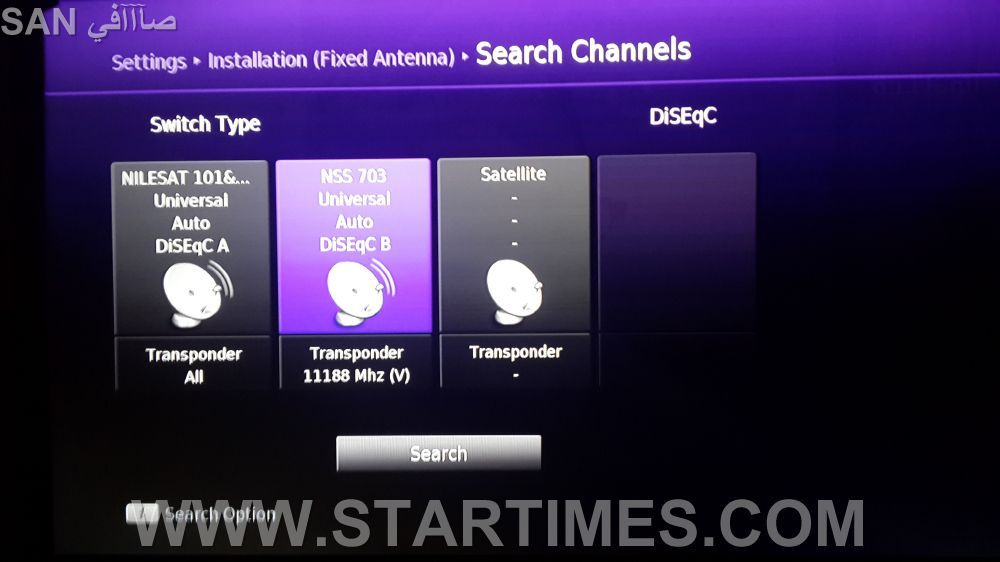

و ندخل لخانة TRANSPONDER أسفل القمر الثاني NSS 12 و نختار منها USER DEFINE لادخال تردد قناة دهوك " DUHOK " يدويا
ندخل التردد 11188 و الاستقطاب V و معدل الرمز 1774 * DVBS 2
كما في الصورة
الان ستفتح لنا خانة البحث " SEARCH " و كل ما تبقى هو الضغط عليها حتى يبدأ الجهاز في البحث عن قنوات القمرين .

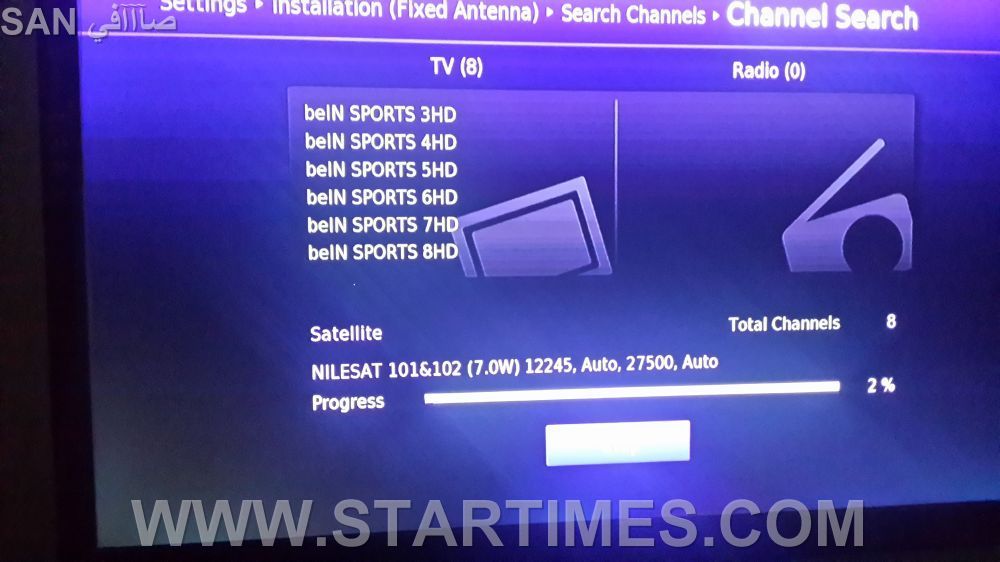

الان بعد الضغط على SEARCH ها هو البحث عن القنوات قد بدأ و ظهور اول تردد وهو باقة قنوات BeIN SPORTS HD التي لا تلتقط الا على
هذا الجهاز الخاص ..

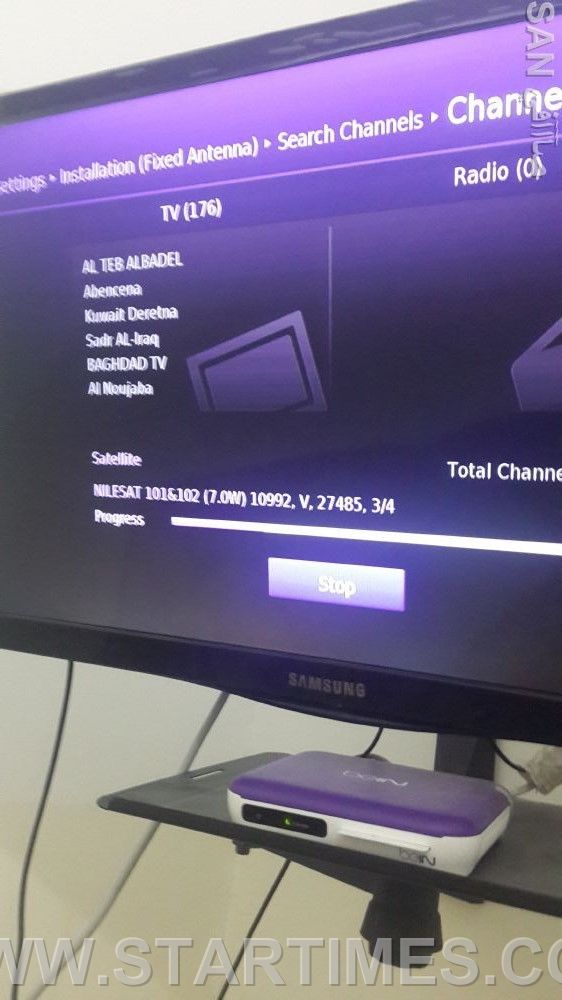

البحث لازال مستمر ...

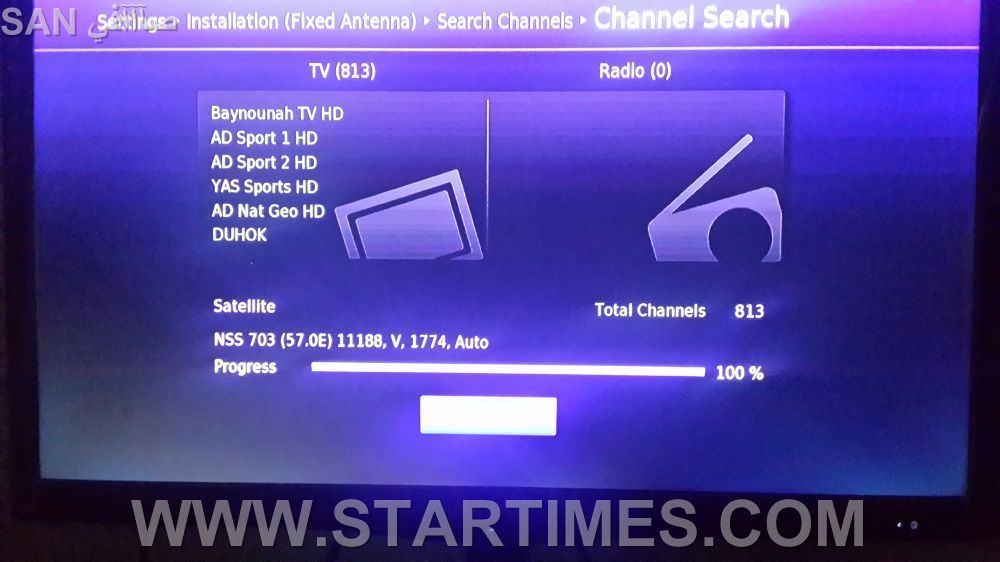

الان ظهور محبوبتنا الجوهرة قناة الجمهور الأولى تزين شاشة النتائج مع 812 قناة من قمر النايلسات
نضغط SAVE لتظهر لنا رسالة تخبرنا انه بعد التخزين هل ترغب بالخروج من القائمة ؟ نختار نعم
و الآن بعض الضغط على YES ستظهر لنا النتيجة الجميلة التي تعبنا من أجلها

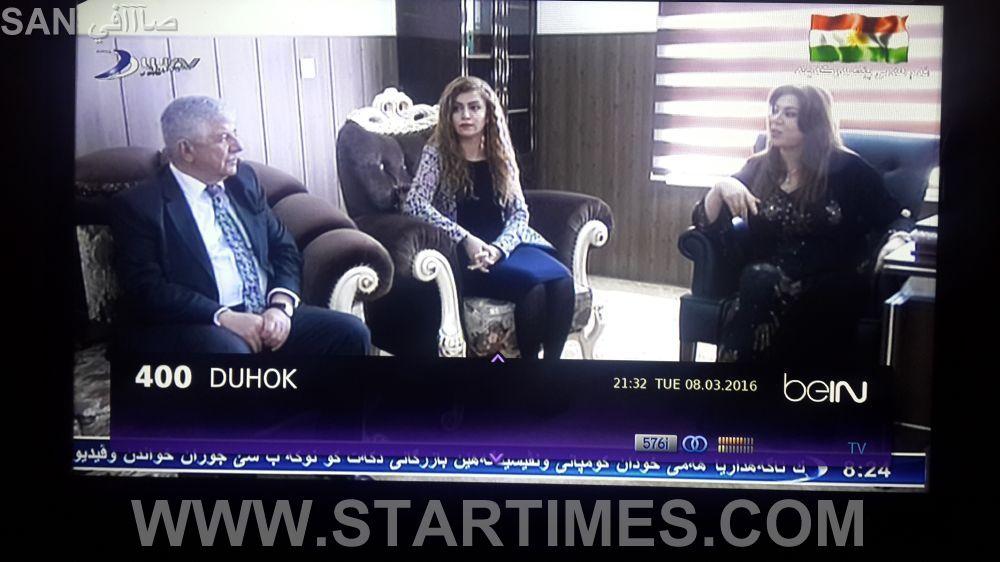

مرحبا بقناة الجمهور الأولى DUHOK على جهاز BeIN sports
هنا صورة لبعض قنوات النايلسات

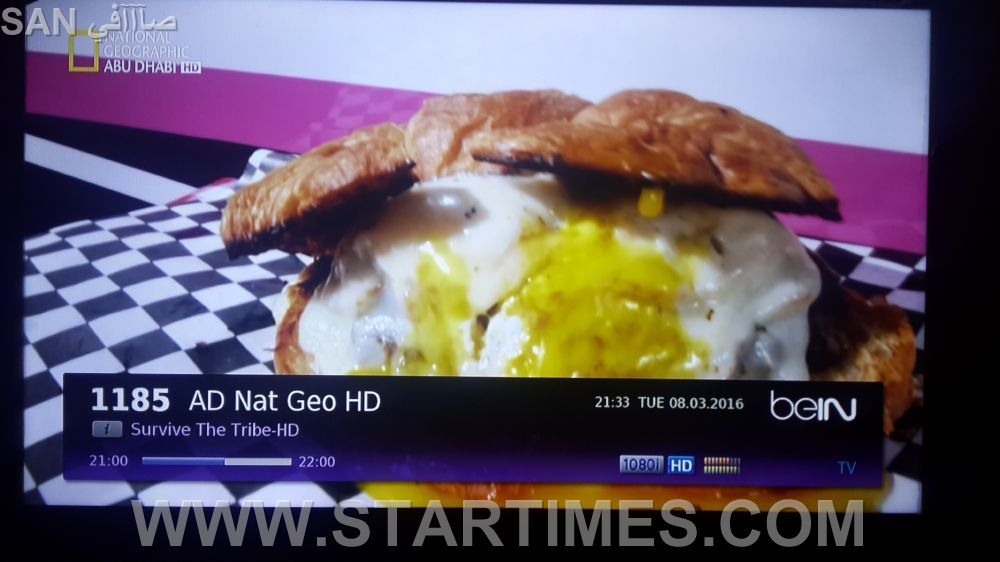

" قناة NATIONAL GEOGRAPHIC AD HD "
بعد التعب نستحق وجبة هامبورغر ^^

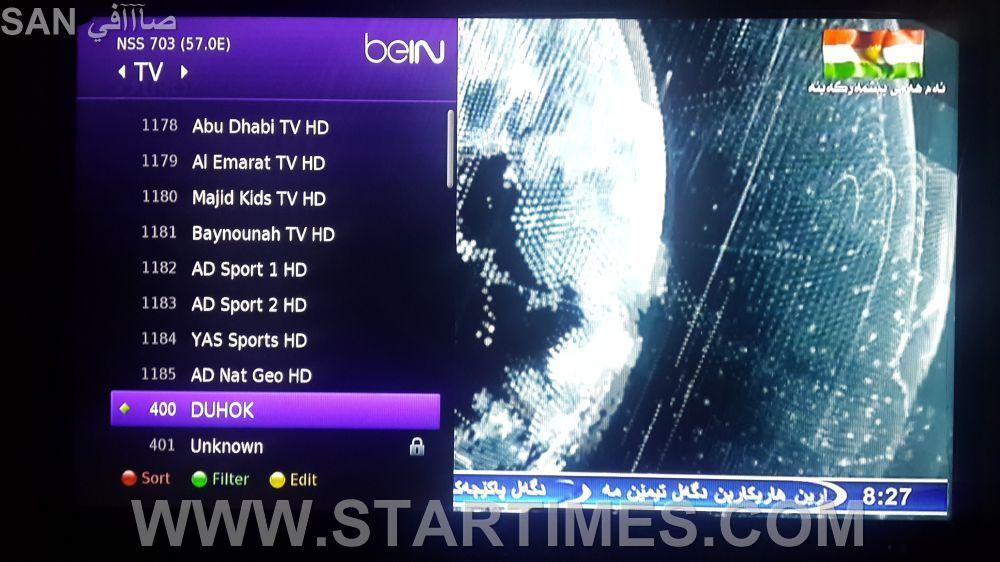

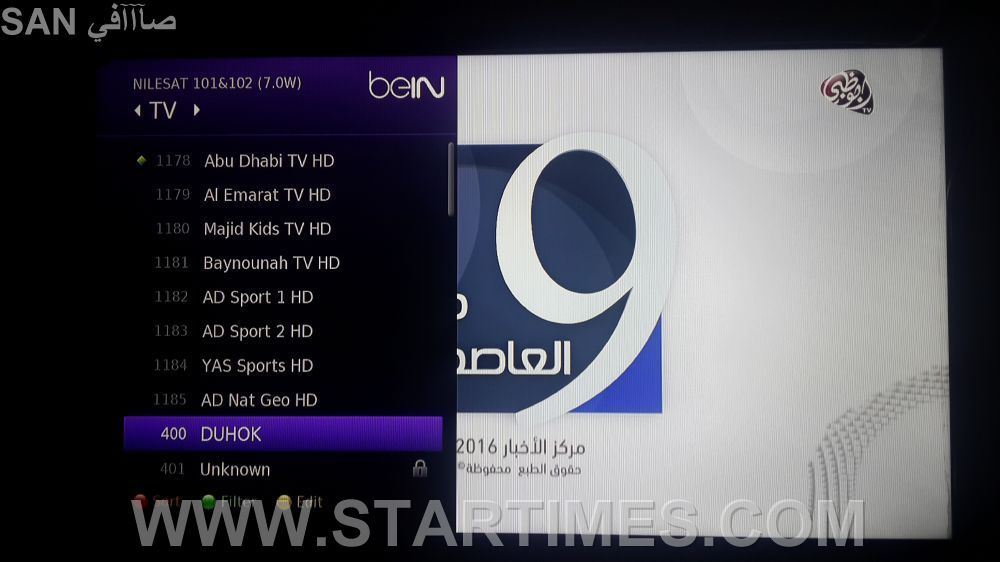

هنا قائمة OK تظهر لنا تواجد قناة DUHOK وسط قنوات النايلسات
عدنا لقناتنا المحبوبة من جديد
و بهذا يكتمل الضبط و الان اصبح القمران يلتقطان معا في نفس اللحظة و على نفس جهاز الاستقبال
-----
هديـــــة مني لكل الاخوة العرب
لمن لم يفهم الطريقة او اراد تطبيقها على قمر اخر ..
هذه هدية مني للستارتايمزيون في كل مكان . ساضبط قمر TURKSAT 42E
مع قمر النايلسات هذه المرة بدلا من القمر NSS 12
الخطوات نفسها و لن تختلف كثيرا لذا تابع مع اخي الكريم
اولا سأقوم بتحريك الصحن الدوار PERFIX من مدار 57 E حتى نصل لمدار 42 E
قمت باستعمال الريسيفر OPENBOX في التقاط الاشارة للقمر التركي .. لانه شغال طبعا بكابل واحد من الصحن الدوار مباشرة
الان سنضيف قنوات من قمر تركسات لجهاز استقبال BeIN SPORTS واخترت لكم تردد الباقة العريقة TRT
لانها بالجوذة الخارقة و لانها ستنقل مبارة من دوري ابطال اوروبا مجانا " لا بأس من التوثيق ^^ "
ندخل لنفس القائمة حيث سنجد اعدادات DISEqC لازالت كما تركناها >> نضغط على صورة صحن الاستقبال في القمر B الذي هو NSS 12
و نختار اسم القمر TURKSAT 42E بدلا من NSS 12
بعدها باعتبار ان المنفذ لازال مضبوط على B انزل مباشرة لــ OK
الآن تكون الصورة هكذا
نأتي لخانة TRANSPONDER و ندخل تردد قناة TRT HD تمهيدا لاستقبالها من اجل انها تنقل مباراة دوري ابطال اوروبا
من القائمة الخاصة بالترددات نختار سبيل اضافة تردد جديد USER DEFINE

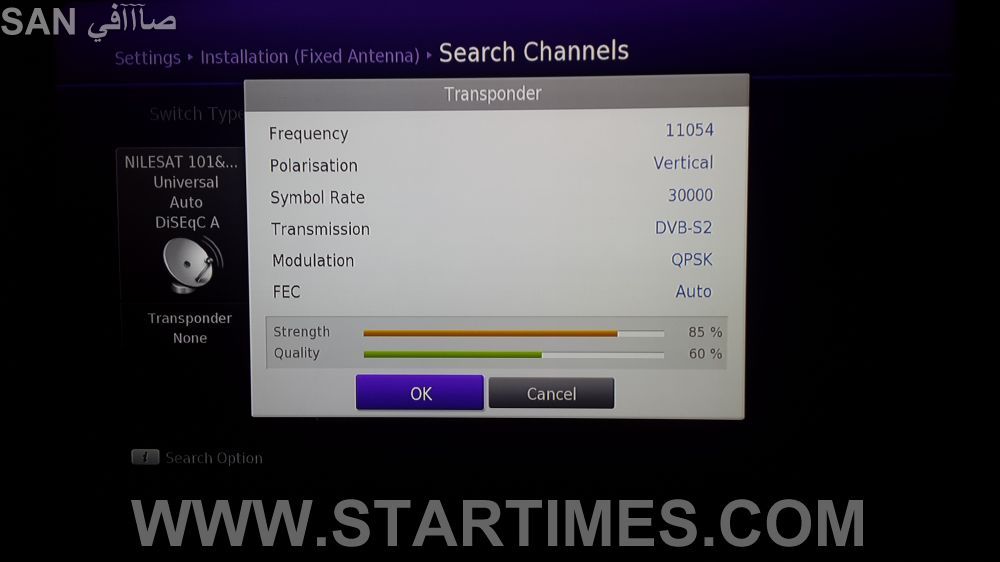

التردد 11054 الاستقطاب V معدل الرمز 30000 * DVBS2
كما في الصورة تماما !!
الآن حتى لا يستغرق البحث وقتا طويلا .. نذهب لخانة TRANSPONDER تحت القمر الاول A والذي هو نايلسات و نختار NONE
أي أننا لا نريد البحث في قمر النايلسات هذه المرة .. ابحث فقط في القمر B و الذي هو TURKSAT
الان الصورة النهائية ستكون كالاتي .. تردد TRT HD عند القمر B وهو TURKSAT
لا تردد NONE عند القمر A وهو النايلسات " لاننا بحثناه سابقا مع القمر NSS 12"
توكل على الله و اضغط SEARCH
انتهى البحث بسرعة و ها هي الباقة التركية الفائقة الدقة تظهر كاملة و مفتوحة من دون اي تشفير
و تظهر الرسالة التي تخبرنا انه انتهى من التخزين هل تود الخروج من القائمة ؟ YES

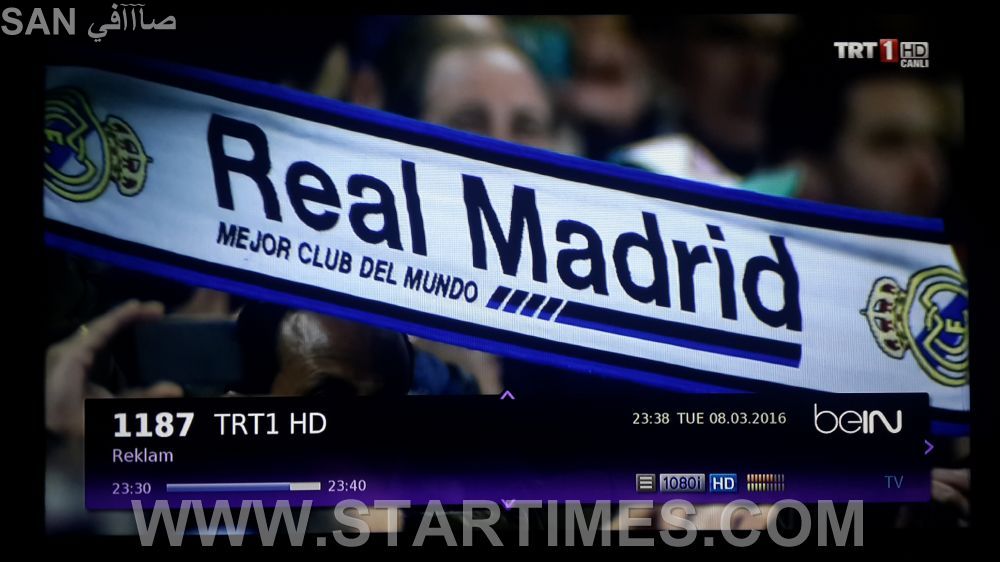

علم الميرينقي يرفرف من نافذة TRT1 HD الناقلة لمباراة ريال مدريد ضد روما ..
بعض الصور الحماسية من القناة الجميلة بجوذة 1080i و اكررها يا سلام القناة مفتوحة بدون أي تشفير ..

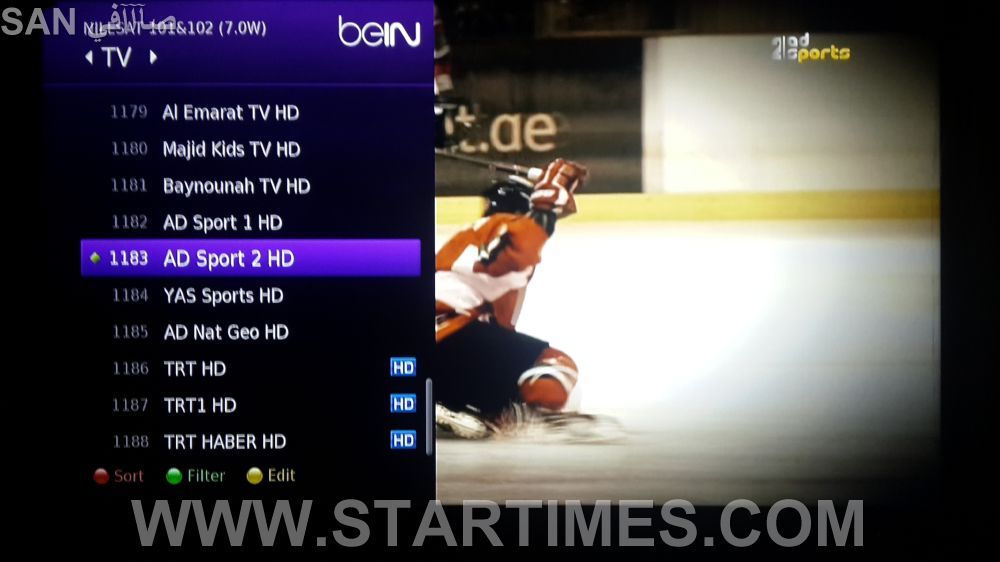

نقوم باختبار قناة ابوظبي الرياضية من القمر نايلسات

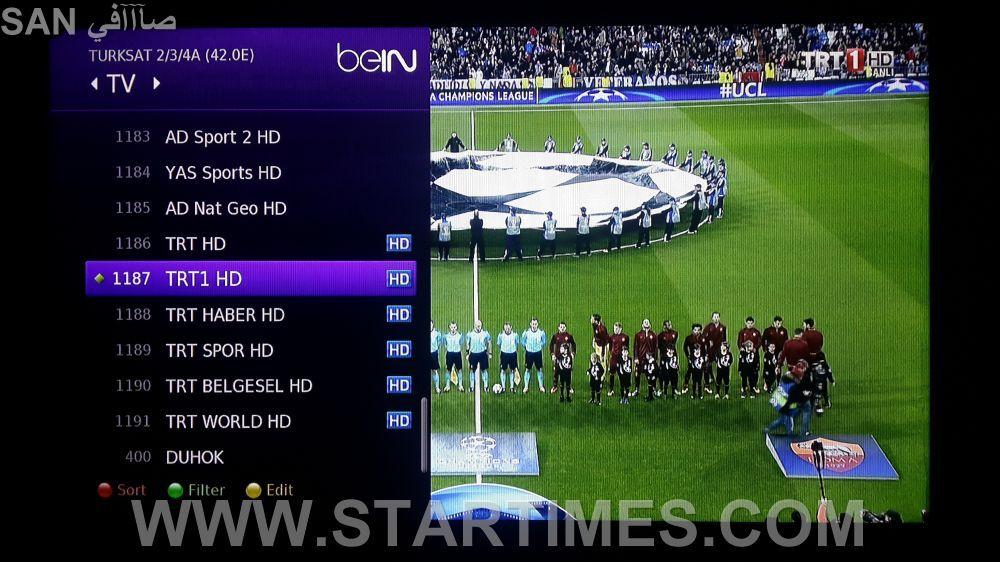

انظر الان اخي القائمة تضم قمر نايلسات و قمر تركسات و قمر NSS
شكرا TRT العريقة ,,
لكنني افضل التعليق العربي على قناة الجمهور الأولى .. و لذا سأشد الرحال بالمحرك الالكتروني عودة لقمرنا المحبوب NSS 12
الان لحظات ريثما احرك الموتور عودة من 42 شرقا ليرسو عند 57 شرقا
انتهت الرحلة . انتهى العمل بفضل الله تعالى ..
و ضاعت المبارة بينما كنت اجهز هذا الموضوع ^^
لكن لا مشكلة لعيون ستارتايمز كل شيء يهون
تم بحمد الله بالتعليق العربي .. و فرحة كبيــــــــــرة
معلومات مهمة ...
1 - يرجى التركيز على التوصيلات و تركيبها بالشكل الصحيح وتجنب التلامس بين الزغب " الشعيرات النحاسية : و السلك الاساسي الحامل للاشارة .
2 - القمر "NSS 12 @ 57 E به ثلاثة ترددات اخرى عاملة . يمكن التقاطها ايضا في الجهاز " انظر فقرة ـ راجع ايضا "
3 - قم بتثبيت السويتش DISEqC على الصحن الثابت او الصحن الاقرب لجهاز الاستقبال . قم بتغطيته جيدا حتى لا يتلف .
4 - انتبه لنوع التردد DVBS أو DVBS2 و تأكد من ان التردد فيه اشارة .
5 - هذا الشرح خلاصة تعب اسبوع من التصوير والتوثيق و حذف قوائم التخزين الاساسية . لذا يرجى اخذ ذلك بعين الاعتبار و تقدير هذا العمل
و لو برد بسيط .. و انا لكم من الشاكرين .
6 - بالله عليكم لا تستخدموا الشرح فيما لا يرضى الله . استحلفكم بالله اخوتي .
راجع ايضا ...
اذا ما حضرتني معلومة جديدة فاضيفها في الردود القادمة بإذن الله تعالى ...
ارجوا ان تعم الفائدة للجميع
نشرنا هذه المعلومات كي نساعد المبتدئين و الواقعين في حيرة من امرهم
لا نبغي منها الفساد في الارض و نعوذ بالله من علم لا ينفع
اتقوا الله في العلم اخوتي
والاهم من كل هذا
استحلفكم الله الا تستعملوا الشرح في مالا يرضي الله تعالى فأنا بريئ من كل ذلك امامكم و امام الله !!
